El mundo de la construcción es vasto y diverso, empleando una multitud de técnicas y materiales para dar forma a nuestras edificaciones. Entre ellos, destaca una técnica con raíces que se pierden en la antigüedad: el concreto ciclópeo. Aunque no es tan común en la construcción residencial moderna como otros tipos de hormigón, comprender qué es y para qué se utiliza es fundamental, especialmente cuando hablamos de cimentaciones sólidas y estructuras de contención.
Este material, que combina la resistencia del hormigón simple con la masa y economía de las grandes piedras, ha demostrado su valía a lo largo de los siglos. Acompáñanos a explorar sus características, aplicaciones y el proceso detrás de su elaboración.
¿Qué es el Concreto Ciclópeo?
El concreto ciclópeo es esencialmente una mezcla de hormigón simple (cemento, arena, grava y agua) al que se le incorporan grandes piedras o rocas, a menudo extraídas del mismo lugar de la obra. Su nombre evoca a los Cíclopes de la mitología griega, seres gigantescos conocidos por construir muros y estructuras con enormes bloques de piedra, lo que da una idea de la escala y robustez asociadas a esta técnica.
A diferencia del hormigón armado, el concreto ciclópeo no lleva armadura de acero. Su resistencia se basa en la combinación de la matriz de hormigón que envuelve y une las piedras, creando un conjunto masivo y cohesivo. Históricamente, se usaba para estructuras con cargas no muy elevadas, aunque su aplicación se ha extendido a obras que requieren grandes volúmenes de material, como presas y muros de contención.
La técnica tradicional implicaba lanzar las piedras sobre el hormigón fresco en la zanja, pero las prácticas modernas sugieren una colocación más cuidadosa para asegurar la homogeneidad y evitar daños. El objetivo es llenar los intersticios entre las rocas con el hormigón simple, logrando que el conjunto trabaje como una sola unidad.
¿Dónde y Para Qué se Utiliza el Concreto Ciclópeo?
Si bien su uso se ha vuelto menos extendido en ciertos ámbitos, el concreto ciclópeo sigue siendo una alternativa viable y, en ocasiones, la más adecuada para determinadas aplicaciones en ingeniería civil y construcción. Sus principales usos se concentran en:
- Cimentaciones: Es quizás su aplicación más conocida. Se utiliza en cimientos corridos, especialmente en terrenos donde se necesita alcanzar mayor profundidad debido a la pobre compactación del suelo. La masa del concreto ciclópeo ayuda a distribuir las cargas sobre un área más amplia y a anclar la estructura al terreno.

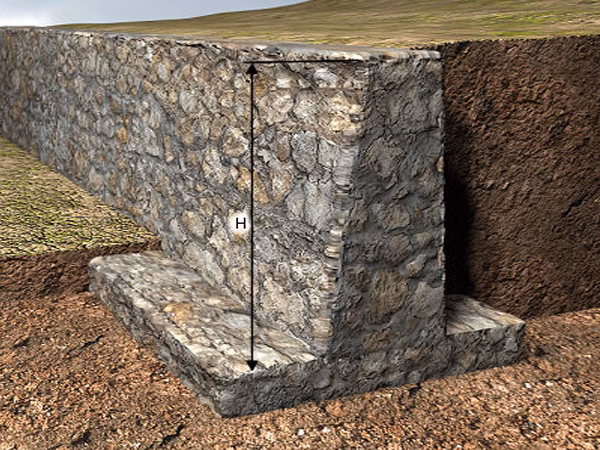

- Muros de Contención: Su gran masa y resistencia a la compresión lo hacen ideal para construir muros destinados a contener empujes de tierra o agua.
- Sobrecimientos: Se puede emplear como base para los muros de carga que se levantan sobre la cimentación.
- Pisos Rústicos: En algunas aplicaciones, se utiliza para crear pisos de aspecto tosco y gran resistencia.
- Obras Hidráulicas: Históricamente y aún hoy, es empleado en la construcción de presas, diques y estructuras en lechos de ríos o marinos, donde se requieren grandes volúmenes de material resistente.
Es importante destacar que su dosificación y el tamaño de las piedras deben ser especificados por un ingeniero calculista, asegurando que cumpla con los requisitos de carga y resistencia necesarios para cada proyecto específico.
El Proceso de Elaboración del Concreto Ciclópeo
La correcta ejecución del concreto ciclópeo es crucial para garantizar su desempeño. Aunque parece sencillo, requiere atención a ciertos detalles. El proceso general implica:
- Preparación del Sitio: Se localiza y excava la zanja o el área donde se construirá el elemento. Es vital asegurarse de que el fondo esté nivelado, limpio y libre de tierra suelta o escombros.
- Hormigón de Limpieza (Solado): Se vierte una capa delgada (aproximadamente 5-10 cm) de concreto simple en el fondo de la excavación. Esta capa, también conocida como solado, evita que las piedras queden en contacto directo con el suelo y ayuda a mantener la limpieza.
- Preparación de las Piedras: Las piedras que se van a incorporar deben estar limpias (sin lodo, polvo u otros contaminantes) y humedecidas. Humedecerlas previamente evita que absorban el agua del concreto fresco, lo que podría debilitar la mezcla. El tamaño de las piedras suele estar entre 15 cm y 30 cm, aunque puede variar según el diseño.
- Colocación de la Primera Capa de Piedras: Se coloca una primera capa de piedras cuidadosamente, de preferencia a mano. Es fundamental no arrojarlas para no dañar la formaleta (si la hay) o el solado. Se deben dejar separadas entre sí y de las paredes de la excavación, manteniendo un espacio libre (generalmente no menor a 10 cm) que permita que el hormigón penetre por completo.
- Vertido y Chuzado del Hormigón: Sobre la capa de piedras, se vierte el concreto simple. Inmediatamente después, se debe 'chuzar' o vibrar la mezcla con una varilla (generalmente de 1/2″ o 5/8″) para asegurar que el hormigón llene todos los espacios entre las piedras y alrededor de ellas, eliminando bolsas de aire y garantizando la homogeneidad.
- Capas Sucesivas: Se repite el proceso: se coloca otra capa de piedras sobre el hormigón fresco (buscando que queden 'trabadas' con la capa inferior) y luego se vierte y chuza más hormigón. Este ciclo continúa hasta alcanzar el nivel deseado.
- Nivelación y Acabado: Una vez alcanzado el nivel superior (la corona del cimiento o muro), se nivela cuidadosamente la superficie con una llana (palustre). Si es necesario, se traza el eje de la estructura sobre el concreto fresco.
Consideraciones Importantes para la Ejecución
Para asegurar la calidad y durabilidad del concreto ciclópeo, se deben tener en cuenta aspectos clave:
- La compactación del terreno es fundamental antes de iniciar la excavación y el vertido. Un terreno mal compactado puede derivar en asentamientos diferenciales perjudiciales para la estructura.
- La calidad de las piedras es tan importante como la del hormigón. Deben ser rocas sanas, sin fracturas ni intemperizadas, y con una forma adecuada (evitar las lajas).
- Mantener las distancias libres adecuadas entre las piedras y las superficies de la excavación o formaleta (no menor a 10 cm en estructuras de menos de 80 cm de espesor) es vital para permitir la correcta penetración del hormigón.
- El vertido del hormigón debe ser continuo y cuidadoso, integrando las piedras de manera progresiva.
- La dosificación del concreto simple y el porcentaje de piedra (aproximadamente 60% concreto simple y 40% piedra) deben seguir estrictamente las especificaciones del cálculo estructural.
Dosificación Típica
Aunque la dosificación exacta la define el ingeniero, una proporción común para el concreto simple base en cimentaciones ciclópeas puede ser de 1 volumen de cemento por 10 volúmenes de hormigón (mezcla de arena y grava). A esta mezcla se le incorpora la piedra, que puede representar hasta un tercio o un cuarto del volumen total a vaciar, dependiendo de si es para cimentación o sobrecimiento, y del tamaño específico de las piedras.
El porcentaje aproximado de la mezcla total es clave: un 60% de concreto simple que envuelve un 40% de piedra. Las piedras deben estar completamente cubiertas por el hormigón.
Ventajas y Desventajas del Concreto Ciclópeo
Como cualquier material o técnica constructiva, el concreto ciclópeo presenta beneficios y limitaciones:
Ventajas:
- Economía: Es una de sus mayores ventajas, especialmente en obras de gran volumen. Las piedras son un material abundante, voluminoso y generalmente económico en comparación con el cemento y los agregados finos y gruesos procesados. Al incorporar un alto porcentaje de piedra, se reduce significativamente la cantidad de hormigón simple necesario, disminuyendo el costo total del material.
- Ideal para Grandes Volúmenes: Su naturaleza masiva lo hace perfecto para estructuras que requieren grandes volúmenes de relleno o masa, como presas o cimentaciones profundas.
- Resistencia: La combinación de hormigón y piedra confiere una buena resistencia a la compresión y durabilidad, especialmente en ambientes agresivos como los marinos o fluviales.
- Aprovechamiento de Recursos Locales: Permite utilizar piedras disponibles en el sitio de la obra, lo que reduce costos de transporte y tiene un menor impacto ambiental.
Desventajas:
Aunque el texto proporcionado no detalla las desventajas, se pueden inferir algunas:
- Menor Homogeneidad: Comparado con el hormigón simple o armado, el concreto ciclópeo puede ser menos homogéneo si no se ejecuta correctamente, lo que podría afectar su comportamiento estructural si no se calculó para ello.
- Dependencia de la Mano de Obra Calificada: Requiere una colocación cuidadosa de las piedras y un buen chuzado para asegurar que el hormigón llene todos los vacíos, lo que demanda atención y experiencia.
- No Estructural en Sentido Estricto: Al no llevar armadura de acero, no es adecuado para elementos que requieran resistir momentos flectores o fuerzas de tracción significativas, como vigas o losas delgadas.
- Potencial de Vacíos: Si no se realiza un adecuado chuzado o vertido, pueden quedar bolsas de aire o vacíos alrededor de las piedras, debilitando el conjunto.
Concreto Ciclópeo vs. Otros Tipos de Concreto
Para entender mejor el rol del concreto ciclópeo, es útil compararlo con otros tipos comunes:
| Característica | Concreto Ciclópeo | Concreto Simple | Concreto Armado |
|---|---|---|---|
| Composición Principal | Hormigón Simple + Grandes Piedras | Cemento + Arena + Grava + Agua | Cemento + Arena + Grava + Agua + Armadura de Acero |
| Refuerzo | No (solo piedras como relleno) | No | Sí (barras de acero, malla) |
| Usos Típicos | Cimentaciones masivas, muros de contención, presas, sobrecimientos, pisos rústicos | Solados (hormigón de limpieza), falsos pisos, elementos sin carga estructural significativa | Columnas, vigas, losas, muros de carga, cimentaciones con altas cargas |
| Función Principal | Aportar masa, rellenar grandes volúmenes, resistencia a compresión | Base de apoyo, nivelación, elementos secundarios | Resistir cargas de compresión, tracción, flexión; elementos estructurales principales |
| Economía en Grandes Volúmenes | Alta (por el uso de piedra) | Media | Media (costo del acero) |
Preguntas Frecuentes sobre el Concreto Ciclópeo
Aquí respondemos algunas dudas comunes sobre este material:
¿El concreto ciclópeo es estructural?
Generalmente se considera un material de relleno o de cimentación masiva. No es estructural en el mismo sentido que el concreto armado, ya que no resiste bien las fuerzas de tracción al carecer de armadura de acero. Su uso estructural se limita a resistir principalmente cargas de compresión en elementos como cimientos o muros de contención.
¿Cuál es el tamaño máximo de las piedras que se pueden usar?
El tamaño varía según el diseño y el espesor del elemento, pero comúnmente se utilizan piedras de entre 15 cm y 30 cm de diámetro. Lo importante es que queden completamente envueltas por el hormigón y mantengan una separación adecuada entre sí.
¿Se puede usar concreto ciclópeo en cualquier tipo de terreno?
Es particularmente útil en terrenos con baja capacidad portante o donde se requiere alcanzar gran profundidad para la cimentación. Sin embargo, la idoneidad para un terreno específico debe ser determinada por un estudio geotécnico y un ingeniero estructural.
¿Por qué es necesario humedecer las piedras antes de colocarlas?
Si las piedras están secas, absorberán el agua necesaria para la hidratación del cemento en el hormigón. Esto debilitaría la matriz de concreto que las rodea, comprometiendo la resistencia y durabilidad del conjunto.
¿Es lo mismo concreto ciclópeo que mampostería de piedra?
No exactamente. La mampostería de piedra (hormigonada) utiliza piedras más pequeñas y un mortero o hormigón de menor resistencia para unir los elementos. El concreto ciclópeo utiliza piedras más grandes y un volumen significativo de hormigón simple que envuelve y rellena los espacios entre ellas, formando un conjunto más monolítico.
Conclusión
El concreto ciclópeo, con su herencia milenaria, sigue siendo una opción relevante en el mundo de la construcción, especialmente cuando se trata de cimentaciones robustas, muros de contención y otras estructuras que demandan masa y economía. Su proceso de elaboración, aunque requiere cuidado, es relativamente sencillo y permite aprovechar recursos locales.
Comprender dónde y cómo aplicar correctamente este material, respetando las especificaciones técnicas y las consideraciones de ejecución, garantiza la construcción de elementos resistentes y duraderos. Aunque no lo veamos en la estructura principal de las casas prefabricadas modernas, conocer materiales como el concreto ciclópeo nos da una perspectiva más amplia de las bases sobre las que se asientan muchas construcciones.
