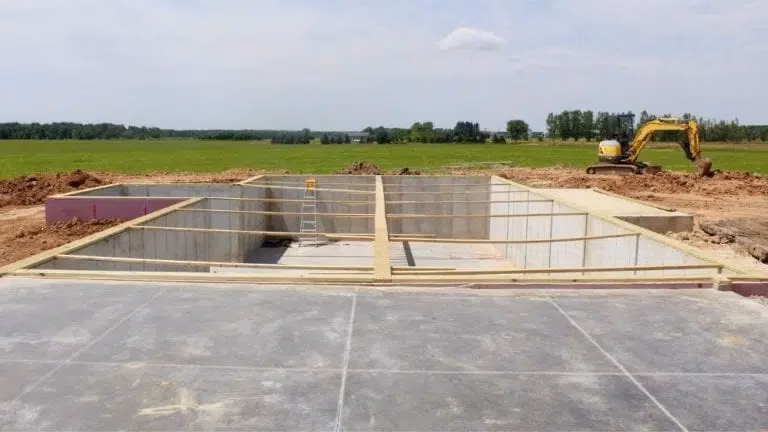

Toda edificación, desde la más sencilla hasta la más compleja, requiere una base sólida que garantice su estabilidad y durabilidad a lo largo del tiempo. Esta base, fundamental e invisible una vez terminada la construcción, es lo que conocemos como cimentación. Elegir la cimentación correcta es un paso crítico en el proceso constructivo, influenciado directamente por las características del terreno y las cargas que la estructura transmitirá.
En este artículo, profundizaremos en el mundo de las cimentaciones, explorando qué son, para qué sirven y, crucialmente, cuáles son los diferentes tipos que existen. Entender estos conceptos es vital para comprender cómo se soporta una construcción, incluidas las casas prefabricadas, que, aunque su estructura se ensamble rápidamente, dependen igualmente de una cimentación adecuadamente diseñada y ejecutada.
¿Qué es la Cimentación y Cuál es su Propósito?
La cimentación es la parte estructural de un edificio encargada de transmitir las cargas de la construcción al terreno. Es un elemento único en el sentido de que no se puede elegir libremente; su diseño y ejecución dependen intrínsecamente de las condiciones del suelo subyacente. El terreno no siempre es uniforme o está perfectamente nivelado, pudiendo encontrarse diferentes tipos de suelo incluso en una misma área de construcción. Estas variaciones son factores determinantes en la elección del tipo de cimentación más adecuado.
El objetivo principal de la cimentación es sustentar la estructura, proporcionarle estabilidad y evitar daños tanto a los materiales estructurales (vigas, pilares, muros de carga) como a los no estructurales (acabados, revestimientos, mobiliario). Una cimentación bien diseñada distribuye uniformemente el peso del edificio sobre una superficie de suelo lo suficientemente amplia o alcanza estratos de suelo con la capacidad portante necesaria, minimizando así los riesgos de asentamientos diferenciales, fisuras o fallos estructurales.
Tipos de Cimentaciones: Una Clasificación General
Aunque a menudo se habla de diferentes tipos específicos de cimientos por su forma o material, la clasificación más común y fundamental se basa en la profundidad a la que se transmite la carga al terreno. En general, podemos diferenciar dos grandes grupos:
- Cimentaciones Directas o Superficiales
- Cimentaciones Indirectas o Profundas
La elección entre estos dos tipos principales depende, en gran medida, del estudio geotécnico del terreno. Los ingenieros estudian la capacidad portante del suelo, su compresibilidad, la presencia de agua subterránea y otros parámetros para determinar a qué profundidad se encuentran los estratos capaces de soportar las cargas de la edificación de forma segura y estable.
Cimentaciones Directas o Superficiales
Las cimentaciones superficiales son aquellas que descansan en las capas más próximas a la superficie del suelo. Se caracterizan porque el ancho de la base de apoyo es considerablemente mayor en relación con su profundidad. Son adecuadas cuando el terreno en los primeros metros tiene suficiente capacidad portante para soportar y distribuir las cargas de la estructura sin experimentar asentamientos excesivos.
Dentro de este grupo, encontramos varios tipos:
Zapatas Aisladas
Se utilizan para soportar y distribuir cargas puntuales, típicamente las transmitidas por elementos estructurales verticales como columnas o pilares. Son adecuadas si el estudio geotécnico confirma que no habrá asentamientos diferenciales significativos. Existen variaciones según su posición respecto a los límites del edificio:
- Zapatas centradas: Ubicadas bajo un pilar en el interior de la estructura.
- Zapatas medianeras: Utilizadas en los límites del edificio, con el pilar descentrado para no invadir la propiedad vecina. Requieren un diseño particular para manejar la excentricidad de la carga.
- Zapatas de esquina: Situadas en las esquinas del edificio, con el pilar en un extremo.
Zapatas Combinadas o Corridas
Las zapatas combinadas soportan dos o más pilares cercanos. Las zapatas corridas, por su parte, son elementos continuos que se extienden bajo muros de carga o una fila de pilares muy próximos. Su dimensión se define por la carga a soportar, la resistencia del suelo y la resistencia del material de la zapata (generalmente hormigón armado). Son útiles cuando las zapatas aisladas estarían tan cerca entre sí que sería más eficiente unirlas.
Losa de Cimentación
Es una placa de hormigón armado que cubre toda la superficie del edificio. Funciona como una única zapata gigante que distribuye las cargas de todos los elementos estructurales (muros, pilares) sobre una gran área del terreno. Son una buena opción cuando la capacidad portante del suelo superficial es baja o irregular, o cuando la estructura tiene una gran superficie en planta en relación con su altura (como en edificios altos o depósitos), o si se prevén asentamientos irregulares. A menudo incluyen armadura superior para resistir el efecto de subpresión del agua subterránea o el contrapeso del terreno circundante.
Emparrillados
Consisten en una red de zapatas corridas que se cruzan ortogonalmente, formando una especie de rejilla bajo los pilares de la estructura. Similar a una losa, distribuye las cargas sobre una área más amplia, pero puede ser más eficiente en cuanto a uso de material que una losa completa en ciertos casos.
Cimiento Ciclópeo
Es un tipo de cimentación superficial sencillo y económico, especialmente útil en terrenos cohesivos donde las zanjas pueden excavarse con parámetros verticales sin desprendimientos. Consiste en rellenar la zanja con hormigón simple o ligeramente armado, al que se le añaden grandes piedras limpias (mampuestos) insertándolas en la masa de hormigón fresco. El material más común históricamente ha sido la piedra, siempre que sea resistente y maciza, aunque el hormigón armado es el material más recomendable y universal hoy en día para la mayoría de las cimentaciones superficiales.
Cimentaciones Indirectas o Profundas
Las cimentaciones profundas se utilizan cuando las capas superficiales del suelo no tienen la capacidad portante suficiente para soportar las cargas de la estructura, o cuando los asentamientos esperados con una cimentación superficial serían excesivos. Estas cimentaciones transmiten las cargas a estratos de suelo más profundos y resistentes (generalmente a más de 3 metros de profundidad) o incluso hasta roca.
Pilotes
Los pilotes son elementos esbeltos, generalmente de hormigón armado (aunque pueden ser de acero o madera), que se hincan o construyen en el terreno a gran profundidad. Transfieren las cargas de la estructura al suelo de varias maneras: por punta (apoyándose en un estrato resistente), por fuste (por fricción entre el lateral del pilote y el suelo circundante) o una combinación de ambas. Son muy efectivos para prevenir asentamientos diferenciales y resistir fuerzas laterales o de levantamiento (como las causadas por viento o sismo). Existen diferentes métodos de ejecución:
- Pilotes Prefabricados: Se fabrican fuera de la obra y se hincan en el terreno mediante percusión (golpes), vibración o presión. Pueden ser de tramo único o unir varios tramos.
- Pilotes Hormigonados In Situ: Se construyen directamente en el lugar, perforando un agujero en el terreno y rellenándolo posteriormente con hormigón y armadura. Pueden ejecutarse con o sin extracción de terreno.
Muros Pantalla
Son muros continuos de hormigón armado construidos en el subsuelo mediante excavación. Sirven tanto como cimentación profunda (transmitiendo cargas verticales) como para contener los empujes horizontales del terreno, siendo muy comunes en sótanos de edificios de altura, aparcamientos subterráneos o contenciones de excavaciones profundas. Ayudan a minimizar las deformaciones del terreno y proteger construcciones adyacentes.
El Proceso de Elección y Cálculo de la Cimentación
La selección del tipo de cimentación adecuado es un proceso riguroso que forma parte del cálculo de estructuras y cimentaciones, una disciplina clave de la ingeniería civil. Su objetivo es garantizar que la estructura sea segura, resistente y estable durante toda su vida útil.
El proceso implica varios pasos fundamentales:
- Análisis de Cargas: Se cuantifican todas las cargas que la estructura deberá soportar: cargas permanentes (peso propio del edificio, acabados), cargas variables (personas, mobiliario, nieve, viento) y cargas excepcionales (sismo).
- Estudio del Terreno (Geotécnico): Esencial e insustituible. Mediante sondeos, ensayos de laboratorio y otras investigaciones, se determinan las propiedades del suelo: capacidad portante, compresibilidad, cohesión, permeabilidad, ubicación de niveles freáticos y la estratigrafía (las capas de suelo a diferentes profundidades). Este estudio es la base para seleccionar el tipo de cimentación.
- Selección del Sistema Estructural y de Cimentación: Basándose en el análisis de cargas, el estudio geotécnico y otros factores como el costo, el plazo de ejecución y la función del edificio, se define el sistema estructural general y se elige el tipo de cimentación más apropiado.
- Dimensionamiento Estructural: Se calculan las dimensiones y armaduras necesarias para todos los elementos estructurales, incluyendo la cimentación, para asegurar que puedan soportar las cargas con los factores de seguridad adecuados según la normativa vigente.
- Verificación y Comprobación: Se realizan revisiones exhaustivas para asegurar que el diseño cumple con todos los requisitos de seguridad, estabilidad y servicio (que no haya asentamientos excesivos o deformaciones).
- Elaboración de Documentación Técnica: Se preparan planos detallados, memorias de cálculo, especificaciones técnicas y otros documentos necesarios para la correcta ejecución en obra.
Contar con profesionales cualificados y el uso de software especializado son cruciales en este proceso para garantizar la precisión y fiabilidad del diseño.
Cimentaciones para Casas Prefabricadas
Es importante desmitificar la idea de que una casa prefabricada no requiere una cimentación "convencional" o es menos exigente en este aspecto. Una casa prefabricada, una vez ensamblada, transmite cargas al terreno de manera similar a una construcción tradicional. Por lo tanto, necesita una base sólida que cumpla las mismas funciones: transmitir cargas al suelo, garantizar estabilidad y evitar asentamientos perjudiciales.
El tipo de cimentación para una casa prefabricada se elige siguiendo exactamente los mismos criterios que para una construcción tradicional: se realiza un estudio geotécnico del terreno específico donde se instalará la casa, se analizan las cargas de la estructura prefabricada y se selecciona el tipo de cimentación (zapata aislada, zapata corrida, losa, pilotes, etc.) que mejor se adapte a las condiciones del suelo y al diseño de la casa. La única diferencia puede radicar en la precisión necesaria para la conexión entre la base prefabricada de la casa y la cimentación ejecutada in situ.
Comparativa Simplificada: Cimentaciones Superficiales vs. Profundas
| Característica | Cimentaciones Superficiales | Cimentaciones Profundas |
|---|---|---|
| Profundidad | Poca (generalmente < 3m) | Mucha (generalmente > 3m) |
| Transmisión de Carga | Directamente a capas superficiales del suelo | A estratos resistentes en profundidad (por punta, fuste o ambos) |
| Tipo de Suelo Ideal | Suelos superficiales con buena capacidad portante | Suelos superficiales débiles, estratos resistentes en profundidad |
| Coste (Orientativo) | Generalmente más bajo | Generalmente más alto |
| Ejemplos | Zapatas, Losas, Cimiento Ciclópeo | Pilotes, Muros Pantalla |
Preguntas Frecuentes sobre Cimentaciones
¿Qué es la cimentación?
Es la parte de una estructura que conecta el edificio con el terreno y transmite las cargas de la construcción al suelo.
¿Para qué sirve la cimentación?
Sirve para sustentar la estructura, darle estabilidad, distribuir las cargas uniformemente sobre el terreno y evitar daños por asentamientos o movimientos del suelo.
¿Cuáles son los principales tipos de cimentación?
La clasificación más común distingue entre cimentaciones superficiales (que transmiten la carga a las capas cercanas a la superficie, como zapatas, losas o cimientos ciclópeos) y cimentaciones profundas (que llevan la carga a estratos resistentes a mayor profundidad, como pilotes o muros pantalla). Aunque a veces se habla de 3 tipos, la distinción fundamental se basa en la profundidad de apoyo.
¿Cómo se elige la cimentación adecuada para un proyecto?
La elección depende principalmente de las características del terreno (determinadas por un estudio geotécnico), las cargas que transmitirá la estructura y el tipo de edificio.
¿Necesitan las casas prefabricadas un tipo especial de cimentación?
No, las casas prefabricadas utilizan los tipos de cimentación estándar (superficiales o profundas) adaptados a las condiciones específicas del terreno de la ubicación donde se instalarán, al igual que una casa tradicional.
Conclusión
La cimentación es, sin duda, el elemento más crítico de cualquier estructura, ya que es la encargada de interactuar con el terreno y asegurar que el edificio se mantenga estable y seguro. Comprender los diferentes tipos que existen, desde las zapatas más comunes hasta los pilotes que alcanzan grandes profundidades, es fundamental para apreciar la complejidad y la ingeniería detrás de una construcción sólida. La elección correcta, basada siempre en un riguroso estudio del terreno, es la piedra angular sobre la que se erige la seguridad y la durabilidad de nuestra vivienda, sea esta tradicional o prefabricada. Invertir en un buen diseño y ejecución de la cimentación es invertir en la tranquilidad y el futuro de la edificación.
