En el mundo de la construcción, la búsqueda constante de métodos más eficientes, rápidos y económicos ha llevado al desarrollo de diversas tecnologías. Entre ellas, los sistemas prefabricados han ganado terreno por su capacidad para optimizar tiempos y recursos. Uno de estos sistemas, con una trayectoria sólida y probada, es el sistema prefabricado horizontal, una solución particularmente interesante por su sencillez y eficacia en edificaciones de un solo nivel.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD
Este método constructivo se distingue por su enfoque modular, utilizando componentes de concreto fabricados previamente para ensamblar estructuras de manera ágil. A diferencia de otros sistemas que pueden requerir maquinaria pesada y personal altamente especializado, el prefabricado horizontal está diseñado para ser accesible y fácil de manejar, lo que lo convierte en una opción atractiva para una amplia gama de proyectos.
¿Qué es el Sistema Prefabricado Horizontal?
El sistema prefabricado horizontal es una técnica de construcción modular pensada específicamente para edificaciones de un nivel. Su esencia radica en la combinación de dos elementos principales: columnas de concreto pretensado y paredes, o más precisamente, paneles o baldosas prefabricadas de concreto reforzado. Estos componentes se fabrican en un entorno controlado, lo que garantiza su calidad y uniformidad, para luego ser transportados al sitio de construcción y ensamblados.
Una de las características definitorias de este sistema es su facilidad de montaje. Ha sido concebido para que equipos relativamente pequeños, incluso de tan solo cuatro trabajadores, puedan llevar a cabo la instalación de la estructura. Lo más notable es que este proceso se realiza sin la necesidad de equipo pesado o grúas, lo que simplifica enormemente la logística en obra, reduce costos asociados al alquiler de maquinaria y permite trabajar en lugares con acceso limitado.
Una Historia de Éxito: Más de 40 Años en Costa Rica
La robustez y fiabilidad del sistema prefabricado horizontal no son teóricas; están respaldadas por décadas de uso práctico. En Costa Rica, este sistema ha sido empleado con éxito durante más de 40 años. A lo largo de este tiempo, miles de estructuras se han levantado utilizando esta técnica. Su aplicación ha sido diversa, abarcando desde hogares familiares hasta edificaciones con fines sociales y comunitarios.
Esta larga trayectoria en un entorno real de construcción demuestra la durabilidad y adaptabilidad del sistema a diferentes necesidades y condiciones. Durante estas cuatro décadas, el sistema no se ha mantenido estático. Ha experimentado una constante evolución tecnológica, incorporando mejoras en los materiales, los procesos de fabricación y el diseño de los componentes. El resultado es un producto que hoy en día no solo cumple con las expectativas del mercado en cuanto a calidad y eficiencia, sino que también se ajusta a la normativa de construcción vigente, garantizando así la seguridad y la integridad de las estructuras.

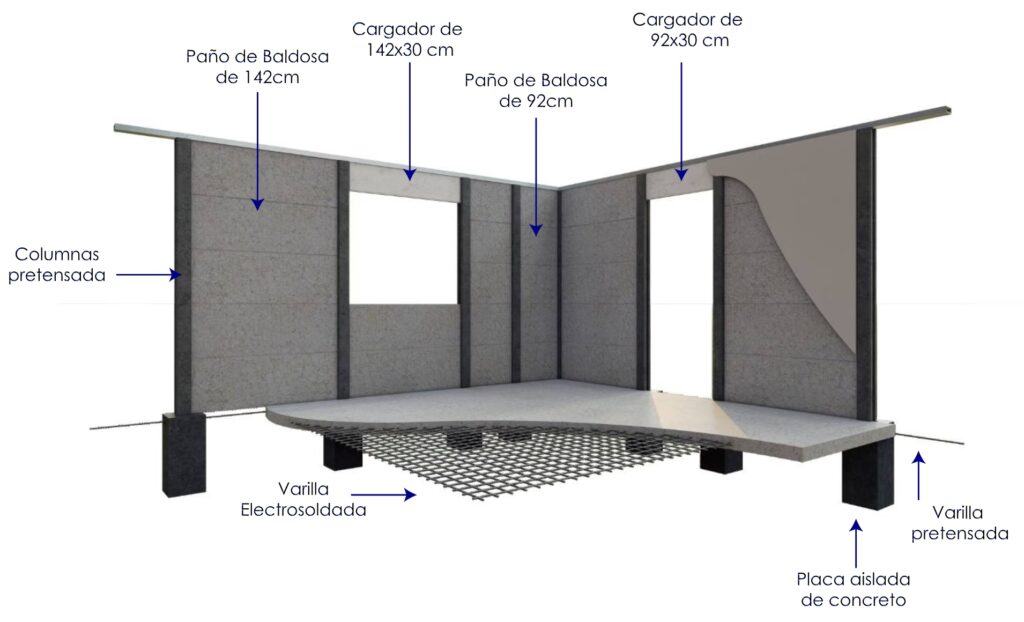

Componentes Clave del Sistema
Para entender cómo funciona el sistema prefabricado horizontal, es fundamental conocer sus partes constitutivas. Como se mencionó, los elementos principales son las columnas y las paredes o baldosas.
Las Columnas: La Estructura Vertical
Las columnas son los elementos verticales que actúan como la estructura portante del edificio. Son fabricadas en concreto pretensado, una técnica que les otorga una mayor resistencia y durabilidad. Estas columnas tienen una sección transversal estándar de 12 cm x 12 cm. Vienen en diferentes alturas para adaptarse a los requerimientos de diseño de un nivel, ofreciendo flexibilidad en la altura final del espacio interior:
- Altura de 2.7 metros
- Altura de 3.2 metros
- Altura de 3.80 metros
Además de las diferentes alturas, las columnas se presentan en varios diseños funcionales, lo que simplifica la integración de elementos eléctricos y otros detalles arquitectónicos directamente en la estructura. Esto reduce la necesidad de trabajos posteriores y agiliza el proceso de acabado. Entre los diseños disponibles se encuentran:
- Columna Continua: Estándar, sin perforaciones específicas.
- Columna Toma Corriente: Diseñada para integrar salidas eléctricas.
- Columna Apagador: Preparada para interruptores de luz.
- Columna Ducha: Posiblemente adaptada para instalaciones sanitarias en baños.
- Columna Tee: Usada en intersecciones de paredes.
- Columna Tee Apagador: Combinación de intersección con espacio para interruptor.
- Columna Esquinera: Diseñada para los ángulos del edificio.
La variedad en los diseños de columnas permite una mayor eficiencia en la instalación de sistemas básicos desde la fase estructural.
Las Baldosas o Paneles: Las Paredes Horizontales
Las paredes del sistema están conformadas por paneles, a menudo referidos como baldosas o placas. Estas son elementos prefabricados de concreto reforzado que se encajan horizontalmente entre las columnas. Son el cerramiento principal de la estructura.
Las baldosas de concreto vienen en longitudes estandarizadas, lo que facilita la modulación del diseño y la planificación del montaje. Las longitudes proporcionadas son:
- 192 cm
- 142 cm
El uso de baldosas de diferentes longitudes permite ajustar las dimensiones de los espacios interiores y exteriores de manera modular, ofreciendo cierta flexibilidad en el diseño a pesar de ser un sistema estandarizado. Estas baldosas se apilan una sobre otra entre las columnas, formando muros sólidos y resistentes.
Ventajas del Sistema Prefabricado Horizontal
La popularidad y longevidad de este sistema se deben a una serie de ventajas inherentes a su diseño y metodología:
- Rapidez de Montaje: Al utilizar componentes prefabricados y un proceso sencillo, el tiempo necesario para levantar la estructura básica se reduce drásticamente en comparación con la construcción tradicional.
- Sencillez Logística: La capacidad de montar la estructura con solo cuatro trabajadores y sin equipo pesado elimina la complejidad de coordinar grúas y reduce los costos de alquiler de maquinaria.
- Costo Potencialmente Menor: La eficiencia en mano de obra y tiempo, junto con la producción en masa de los componentes, puede resultar en un costo total de construcción más bajo.
- Durabilidad: El uso de concreto pretensado y reforzado confiere a las estructuras una gran resistencia y una larga vida útil, siendo robustas frente a diversas condiciones ambientales.
- Sistema Probado: Más de 40 años de uso exitoso en Costa Rica ofrecen una garantía de fiabilidad y rendimiento a largo plazo.
- Adaptabilidad: Aunque es un sistema modular, su uso extendido en diferentes tipos de edificaciones (casas, escuelas, centros de salud) demuestra su versatilidad para cumplir diversas funciones.
- Cumplimiento Normativo: La evolución tecnológica del sistema asegura que las construcciones realizadas hoy día cumplan con las normativas de construcción actuales, garantizando la seguridad estructural.
- Modulación Eficiente: Las dimensiones estandarizadas de columnas y baldosas permiten una planificación precisa y minimizan el desperdicio de material.
Aplicaciones Comunes
La versatilidad del sistema prefabricado horizontal lo hace adecuado para una variedad de proyectos de un solo nivel:
- Casas de Habitación: Es una opción popular para la construcción de viviendas unifamiliares, ofreciendo una alternativa rápida y sólida a los métodos tradicionales.
- Aulas Escolares: Permite levantar rápidamente espacios educativos, lo cual es crucial en zonas con alta demanda de infraestructura educativa.
- Centros de Salud: Facilita la construcción de consultorios, clínicas pequeñas o puestos de salud en comunidades.
- Tapias y Muros Perimetrales: Su uso en la construcción de muros de cerramiento es muy común debido a la rapidez y solidez que ofrece.
La naturaleza modular y la facilidad de montaje lo hacen especialmente útil en proyectos que requieren una ejecución rápida o en ubicaciones donde el acceso para maquinaria pesada es complicado.
Detalles Técnicos de los Componentes
Para quienes deseen profundizar en las especificaciones, aquí se detallan las características de los componentes principales:
Columnas de Concreto Pretensado
- Dimensiones de la Sección: 12 cm x 12 cm
- Alturas Disponibles:
- 2.70 metros
- 3.20 metros
- 3.80 metros
- Diseños Funcionales:
- Continua
- Toma Corriente
- Apagador
- Ducha
- Tee
- Tee Apagador
- Esquinera
Baldosas/Paneles de Concreto Reforzado
- Material: Concreto reforzado
- Longitudes Disponibles:
- 192 cm
- 142 cm
Estas especificaciones estandarizadas son la base de la modularidad del sistema y permiten una fabricación eficiente y un ensamblaje predecible en obra.
Proceso Constructivo (General)
Aunque el texto proporcionado no detalla el proceso paso a paso, basándonos en la descripción del sistema modular de columnas y paneles, podemos inferir las etapas generales:
- Preparación del Terreno y Cimentación: Como en cualquier construcción, se requiere preparar el sitio y construir una base o cimentación adecuada sobre la cual se asentarán las columnas.
- Instalación de Columnas: Las columnas pretensadas se colocan verticalmente sobre la cimentación, sirviendo como la estructura esquelética principal. Su diseño permite alinearlas y fijarlas en su posición.
- Inserción de Baldosas/Paneles: Una vez instaladas las columnas, las baldosas de concreto reforzado se deslizan o encajan horizontalmente entre ellas, apilándose una sobre otra hasta alcanzar la altura deseada de la pared. Las ranuras o guías en las columnas facilitan este proceso.
- Remates y Acabados: Una vez levantadas las paredes, se proceden a los remates superiores, la instalación de techos, puertas, ventanas y los acabados interiores y exteriores (revestimientos, pintura, instalaciones eléctricas y sanitarias finales).
La clave de la eficiencia reside en las etapas 2 y 3, donde el montaje de la estructura y los muros se realiza de forma muy rápida gracias a la prefabricación de los componentes.
Preguntas Frecuentes sobre el Prefabricado Horizontal
- ¿Qué tipo de edificaciones se pueden construir con este sistema?
- Principalmente edificaciones de un nivel, como casas, aulas escolares, centros de salud y muros (tapias).
- ¿Se necesita equipo pesado como grúas para el montaje?
- No, una de las grandes ventajas es que el sistema está diseñado para ser montado por un equipo reducido (aproximadamente cuatro trabajadores) sin necesidad de grúa ni equipo especial.
- ¿Cuánto tiempo lleva utilizando este sistema?
- Tiene una trayectoria de más de 40 años de uso exitoso en Costa Rica.
- ¿El sistema ha evolucionado con el tiempo?
- Sí, ha evolucionado tecnológicamente para cumplir con los requisitos actuales del mercado y la normativa vigente.
- ¿De qué material son los componentes principales?
- Las columnas son de concreto pretensado y las paredes (baldosas/paneles) son de concreto reforzado.
- ¿Qué dimensiones tienen las columnas?
- Tienen una sección de 12 cm x 12 cm y están disponibles en alturas de 2.7m, 3.2m y 3.8m.
- ¿Qué diseños funcionales tienen las columnas?
- Hay siete diseños: Continua, Toma Corriente, Apagador, Ducha, Tee, Tee Apagador y Esquinera.
- ¿Cuánto miden las baldosas o paneles de pared?
- Están disponibles en longitudes de 192 cm y 142 cm.
- ¿Cuántos trabajadores se necesitan para el montaje?
- El sistema está diseñado para ser montado por grupos de aproximadamente cuatro trabajadores.
Conclusión
El sistema prefabricado horizontal representa una alternativa de construcción consolidada y eficiente, especialmente para proyectos de un solo nivel. Su diseño modular, la sencillez de su montaje que no requiere equipo especializado, el uso de concreto duradero y una trayectoria probada de más de cuatro décadas en Costa Rica lo posicionan como una opción fiable. Desde viviendas hasta infraestructuras comunitarias, este sistema ofrece una vía rápida, robusta y accesible para materializar proyectos de construcción, adaptándose y evolucionando para cumplir con las exigencias y normativas actuales. Es un claro ejemplo de cómo la prefabricación puede simplificar y acelerar el proceso constructivo sin sacrificar la calidad o la longevidad.
