Construir un techo de chapa es una alternativa muy popular y económica hoy en día. No solo implica una menor inversión de dinero, sino también un ahorro significativo de tiempo en comparación con otros sistemas de cubierta. Sin embargo, para asegurar su durabilidad, resistencia y confort, es fundamental dominar la técnica de instalación de la estructura de soporte, especialmente la correcta colocación de los tirantes de madera, también conocidos como cabios.
Este tipo de techos, a pesar de su ligereza, son sorprendentemente resistentes y fáciles de manipular. Soportan el peso de una persona y resisten golpes. No obstante, presentan desafíos como el riesgo de levantarse con vientos fuertes si no están bien fijados y, sobre todo, su tendencia a ser muy calurosos en verano y fríos en invierno. Es aquí donde la correcta estructura de madera y una adecuada aislación juegan un papel crucial.
¿Qué son los Tirantes o Cabios?
Los tirantes, o cabios, son los elementos estructurales de madera que se colocan de forma paralela y equidistante sobre las vigas principales, las cabriadas (si las hay) o directamente sobre el encadenado perimetral de la construcción. Su función principal es servir de soporte directo para las capas subsiguientes del techo, incluyendo el machimbre (en caso de usarse para cielorraso), las aislaciones y, finalmente, las clavaderas sobre las que irá fijada la chapa. Son la base sobre la que descansa toda la cubierta liviana.
Espaciamiento Ideal de los Tirantes para Techo de Chapa
Una de las preguntas más frecuentes al planificar un techo de chapa es a qué distancia deben colocarse los tirantes. Generalmente, la separación recomendada entre tirantes es de alrededor de 60 centímetros. Esta medida puede variar ligeramente (entre 50 y 70 cm) dependiendo de varios factores, como la carga que soportará el techo (aunque la chapa es liviana, hay que considerar nieve o vientos), la escuadría (tamaño) de los propios tirantes y si se instalará un cielorraso de machimbre a la vista.
Si se planea colocar machimbre para el cielorraso, la separación de los tirantes estructurales puede necesitar ajustarse a entre 50 cm y 60 cm. Esto también dependerá de la longitud del machimbre que se utilice y si este llevará empalmes. Es crucial planificar la separación para que los empalmes del machimbre coincidan siempre sobre un tirante, garantizando uniones firmes y estéticas.
Medidas Comunes de Tirantes de Madera
Para techos de chapa donde los tirantes son el elemento principal de soporte sin vigas mayores, se recomienda una escuadría mínima de pulgada y media de ancho por cinco pulgadas de alto. Esta medida es una referencia general y puede variar según la luz (distancia a cubrir) entre apoyos y la especie de madera utilizada. Maderas más resistentes o tirantes laminados permiten cubrir luces mayores con la misma escuadría o usar medidas menores para luces cortas.
Es importante recordar que, más allá de la escuadría de los tirantes, la estabilidad de la estructura general del techo debe reforzarse con "riendas". Estas riendas son elementos de arriostramiento que rigidizan la estructura, a menudo realizadas con alambre doble o grapas de planchuelas de hierro, conectando los tirantes entre sí o a otros puntos de apoyo para evitar movimientos laterales o pandeo.
Proceso de Construcción: Capa a Capa
Un techo de chapa bien ejecutado es una composición de varias capas, cada una con una función específica para asegurar la durabilidad, estanqueidad y confort térmico. Describiendo el proceso de adentro hacia afuera (desde el interior de la vivienda hacia el exterior), las capas típicas son:
- Vigas de Soporte (Opcional): Si la luz a cubrir es muy grande, se colocan vigas principales (de madera maciza o laminada) que salvan la mayor distancia y sobre las cuales se apoyarán los tirantes.
- Tirantes o Cabios: Son la estructura primaria que se apoya sobre las vigas o el encadenado perimetral, con la separación definida (generalmente 60 cm). Son la base de todo el sistema.
- Machimbre (Opcional, para Cielorraso): Si se desea un cielorraso de madera a la vista, se clava el machimbre directamente sobre la parte inferior de los tirantes.
- Barrera de Vapor: Sobre el machimbre o directamente sobre los tirantes (si no hay machimbre), se coloca una barrera de vapor. Su función es evitar que la humedad generada en el interior de la vivienda (por respiración, cocina, etc.) condense al entrar en contacto con las capas más frías del techo.
- Listones Escurridores (2" x 1"): Colocados sobre la barrera de vapor y alineados con la proyección de los tirantes. Estos listones crean un espacio de aire y sirven de base para la siguiente capa.
- Placa Transversal (Opcional): A veces se coloca una placa rígida (como multilaminado fenólico o similar) sobre los listones escurridores para dar mayor rigidez a la estructura.
- Listones Clavadores o Yeseros (1" x ½"): Se colocan perpendicularmente a los listones escurridores (o sobre la placa transversal si se usa). Estos listones tienen una doble función: sujetan las capas inferiores (barrera de vapor, aislación) y, crucialmente, crean una cámara de aire ventilada entre la aislación y la chapa, permitiendo el libre escurrimiento de cualquier pequeña filtración o condensación que pudiera ocurrir bajo la chapa. Además, sirven como base para fijar las clavaderas finales y ayudan a replantear su ubicación.
- Aislación Térmica (Placas de EPS, Lana de Vidrio, etc.): Se coloca entre los listones clavadores. Es fundamental para mitigar las temperaturas extremas que transmite la chapa.

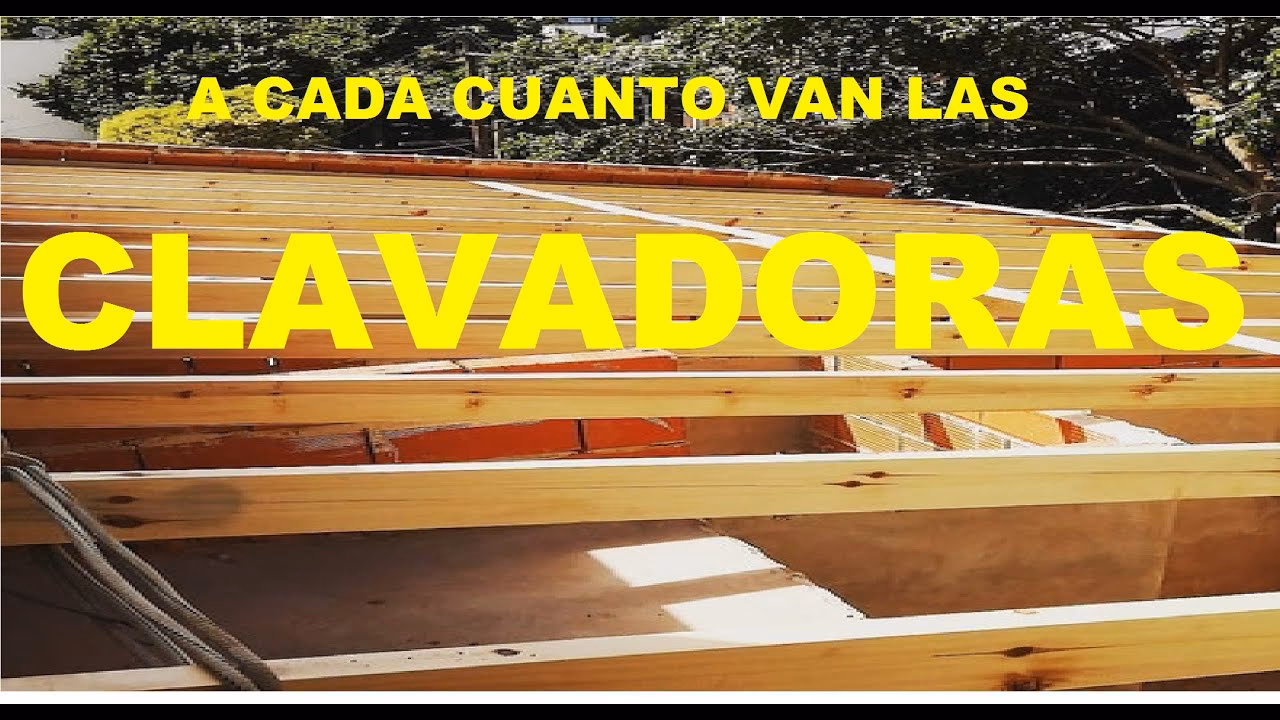

- Clavaderas o Alfajías: Se clavan sobre los listones clavadores, perpendicularmente a estos y paralelamente a la cenefa (el borde inferior del techo). Son los elementos sobre los que se fijará directamente la chapa. Es vital que estén bien alineadas para que la chapa quede recta. Para marcar su ubicación se utiliza comúnmente una línea de tiza o "chocla".
- Cubierta de Chapa: La capa final. Se fija a las clavaderas mediante tornillos autoperforantes con arandela de goma para asegurar la estanqueidad. Hay varios tipos de chapa disponibles (galvanizada, aluminizada, sinusoidal, trapezoidal, etc.).
Importancia de la Calidad de la Madera
La calidad de la madera utilizada, especialmente en las capas más expuestas a la humedad como las clavaderas o alfajías, es fundamental. Maderas jóvenes o blandas pueden descomponerse con el tiempo y la humedad, perdiendo resistencia y provocando que el techo se "odule", lo cual no solo es desagradable a la vista sino que compromete la estructura.
Se recomienda utilizar maderas semi-duras, bien estacionadas y, preferentemente, tratadas en autoclave para protegerlas contra hongos e insectos. Si no se utiliza madera tratada, es aconsejable aplicarle un tratamiento de pinturas o barnices adecuados antes de su instalación para prolongar su vida útil.
Aislación Térmica: Un Componente Clave
Dado que la chapa es un excelente conductor térmico, la aislación es indispensable para lograr un confort interior. La barrera de vapor colocada debajo de la aislación evita que la humedad interna la deteriore. La aislación térmica se coloca entre los listones clavadores. Existen diversos materiales como placas de poliestireno expandido (EPS), lana de vidrio, o espumas de poliuretano, cada uno con sus propiedades y métodos de instalación.
La Pendiente del Techo: Clave para el Desagüe
Un aspecto crucial y a menudo subestimado es la correcta pendiente del techo. Una pendiente adecuada asegura el óptimo escurrimiento del agua de lluvia, evitando acumulaciones y posibles filtraciones. La pendiente necesaria depende de varios factores:
- Tipo de Chapa: Algunos perfiles de chapa requieren menos pendiente que otros.
- Longitud de la Cubierta: A mayor longitud, mayor pendiente se recomienda para asegurar un rápido desagüe.
- Ubicación Geográfica: Zonas con lluvias intensas o nieve requieren mayor pendiente.
Además de estos factores técnicos, la pendiente debe considerar la distancia a las propiedades vecinas. Si el espacio a cubrir es angosto, un techo a una sola agua (con pendiente hacia un lado) puede ser suficiente y más sencillo. Sin embargo, para espacios anchos o techos altos, un techo a dos aguas (con pendientes hacia dos lados, generalmente frente y fondo) es más recomendable. Dirigir el agua hacia las medianeras requiere observar estrictamente la normativa municipal vigente, que suele establecer distancias mínimas y formas de desagote para no afectar al vecino.
Ventajas y Desventajas del Techo de Chapa
| Ventajas | Desventajas |
|---|---|
| Económico en costo y tiempo de instalación | Puede levantarse con vientos fuertes si no está bien fijado |
| Material liviano y fácil de manipular | Alto conductor térmico (caluroso en verano, frío en invierno) |
| Resistente al peso y golpes | Requiere buena aislación para confort |
| Variedad de tipos y acabados | Puede generar ruido con lluvia intensa |
| Larga vida útil con mantenimiento adecuado | Requiere cuidado en la pendiente y desagües |
Preguntas Frecuentes
¿Cuál es la separación mínima entre tirantes para chapa?
La separación estándar es de 60 cm, pero puede reducirse a 50 cm si se usa machimbre para cielorraso o aumentarse ligeramente (hasta 70 cm) para chapas muy rígidas o cargas bajas, siempre respetando las recomendaciones del fabricante de la chapa y calculando la resistencia de la madera.
¿Qué tamaño de tirante necesito?
Para un techo de chapa sin vigas mayores y con apoyos cada cierta distancia, una escuadría mínima sugerida es de 1.5 x 5 pulgadas (aproximadamente 3.8 x 12.7 cm). La medida exacta dependerá de la distancia entre apoyos (luz), la especie de madera y las cargas (viento, nieve).
¿Es obligatoria la aislación térmica?
Si bien no siempre es estructuralmente obligatoria, es altamente recomendable para garantizar el confort interior. La chapa transmite mucho el calor y el frío, por lo que una buena aislación es clave para evitar que la vivienda sea inhabitable en verano y necesite mucha calefacción en invierno.
¿Cómo evito que el techo de chapa haga ruido con la lluvia?
Una buena aislación térmica y acústica (como lana de vidrio o espumas) colocada correctamente en las capas inferiores ayuda a amortiguar el sonido de la lluvia sobre la chapa.
¿Puedo caminar sobre un techo de chapa ya instalado?
Sí, la chapa es resistente al peso de una persona. Sin embargo, siempre es recomendable pisar sobre las clavaderas (donde la chapa está apoyada y fijada) para distribuir mejor el peso y evitar deformaciones o daños a la chapa.
En resumen, construir un techo de chapa con estructura de madera es un proyecto viable y económico que requiere atención a los detalles. Desde la correcta elección y espaciamiento de los tirantes, pasando por la cuidadosa instalación de las múltiples capas de aislación y barreras, hasta la definición de la pendiente adecuada; cada paso es crucial para lograr un techo funcional, duradero y confortable. Prestar especial atención a la calidad de la madera y asegurar una buena ventilación y desagüe garantizará que tu techo de chapa cumpla su función eficientemente por muchos años.
