Impresoras 3D de Hormigón: Costo y Uso

En los últimos años, la aplicación de la fabricación aditiva en el sector de la construcción ha experimentado un crecimiento notable. Las impresoras 3D de hormigón, en particular, han captado la atención de arquitectos y empresas constructoras. Esto se debe, en gran medida, a que el hormigón es uno de los materiales más utilizados a nivel global. Se trata de un compuesto básico formado por cemento, agua y agregados como arena, grava o piedra triturada, lo que lo convierte en un material muy económico y popular en la industria.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Sin embargo, si bien el material es accesible, las propias impresoras 3D de hormigón representan una inversión considerable. Sus precios pueden oscilar significativamente, partiendo desde aproximadamente $180 mil y superando el $1 millón. A pesar de esta inversión inicial, el uso de impresoras 3D de hormigón ofrece múltiples beneficios en comparación con los métodos de construcción tradicionales, prometiendo procesos más rápidos, económicos, seguros y eficientes.

¿Cómo Funciona una Impresora 3D de Hormigón?

El funcionamiento de una impresora 3D de hormigón es conceptualmente similar al de una impresora 3D de escritorio convencional, ya que ambas se basan en el principio de extrusión de material. El proceso comienza con la creación de un modelo digital de la estructura deseada utilizando software de modelado 3D. Este modelo se segmenta en capas (laminado) y se traduce a un lenguaje de máquina conocido como G-code.

El G-code actúa como la guía para el cabezal de impresión. Este cabezal deposita el material, que es bombeado desde una mezcladora de cemento, capa sobre capa, de manera controlada y precisa. Este proceso aditivo continúa hasta que la estructura final se completa. La solución de hormigón utilizada está especialmente diseñada para ser extruida de forma aditiva, manteniendo la forma mientras se cura.

El sistema que mueve el cabezal de impresión puede variar. Generalmente, se trata de un brazo robótico o un sistema de pórtico. La elección del sistema influye en el diseño, la capacidad y el proceso de la máquina. Cada configuración presenta ventajas y desventajas específicas que la hacen más o menos adecuada para diferentes aplicaciones de construcción. Factores como el volumen de construcción, la resolución de impresión, la practicidad y la eficiencia de la máquina dependen en gran medida de su sistema, la tecnología implementada, el fabricante y los usos previstos.

Tipos Principales de Impresoras 3D de Hormigón

Existen principalmente dos configuraciones comunes para las impresoras 3D de hormigón a gran escala:

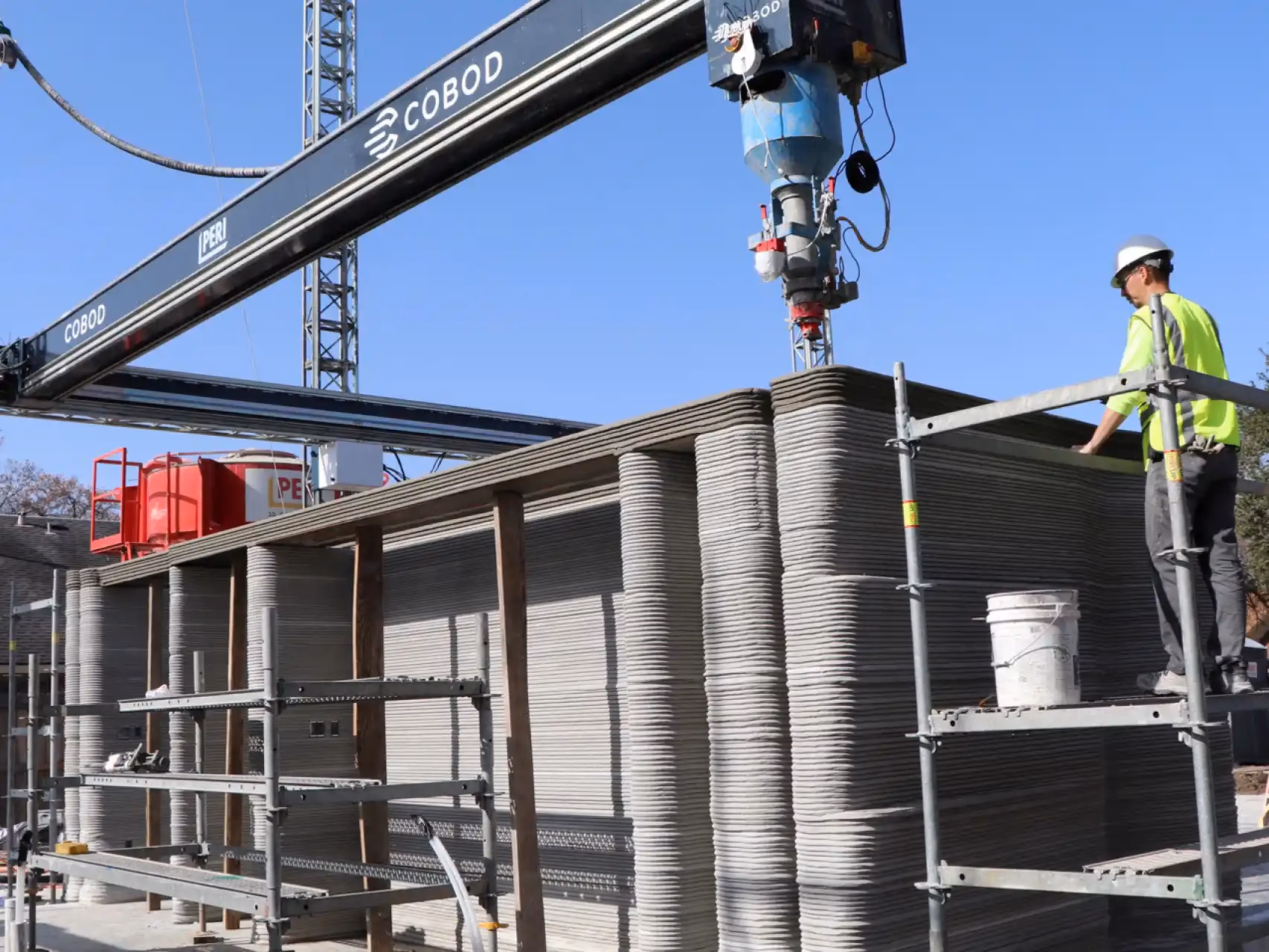

Impresora 3D de Hormigón en Pórtico

Este tipo de impresora recibe su nombre de la estructura elevada similar a un pórtico que soporta y mueve el cabezal de impresión. Son una opción robusta y adecuada para proyectos de construcción de gran envergadura, aunque su tamaño y limitada portabilidad, así como el esfuerzo técnico necesario para su montaje y desmontaje, las hacen menos prácticas para proyectos más pequeños o con restricciones de espacio.

Las máquinas en pórtico suelen operar con un sistema de coordenadas cartesianas (ejes X, Y, Z) definido por rieles y vigas. El eje X corresponde a la longitud de los rieles a lo largo de los cuales se mueve la impresora, el eje Y se refiere a la viga que soporta el cabezal de impresión y conecta los pilares, y el eje Z controla el movimiento vertical de los pilares.

Un ejemplo destacado de este tipo es la impresora Vulcan II de ICON. Con un volumen de construcción considerable (260 x 850 x 260 cm) y un peso de alrededor de 1,7 toneladas, la estructura alcanza 2,5 metros de alto y 8,5 de ancho. Esta máquina utiliza un material de hormigón patentado por ICON llamado Lavacrete. Aunque la Vulcan II es costosa (cerca de $250.000), las empresas a menudo optan por contratar el servicio de impresión, lo que reduce significativamente los costes generales de construcción. De hecho, en 2019, ICON demostró la eficiencia de su tecnología construyendo una casa por menos de $4000 en solo 24 horas.

Impresora 3D de Hormigón con Brazo Robótico

Las impresoras con brazo robótico o mecanizado utilizan una estructura similar a una grúa y suelen funcionar con 6 ejes, ofreciendo mayor flexibilidad. Este diseño permite la creación de geometrías más complejas y piezas con mayor resolución en comparación con las máquinas de pórtico. Además, las impresoras de brazo robótico suelen ser más portátiles y compactas, facilitando su configuración y desmontaje.

Tradicionalmente, estas máquinas estaban limitadas a volúmenes de construcción más pequeños, restringiéndolas a la impresión de componentes o estructuras de menor tamaño. Sin embargo, los avances recientes han ampliado su capacidad, permitiendo volúmenes de construcción que rivalizan con los de los sistemas de pórtico. A pesar de su flexibilidad, las impresoras de brazo robótico tienden a ser más caras que las de pórtico.

Un ejemplo notable es la startup rusa Apis Cor, que ganó notoriedad en 2018 al construir una casa de 120 metros cuadrados en Moscú en solo 24 horas por aproximadamente $10,000. Dos años después, Apis Cor volvió a ser noticia por construir el edificio impreso en 3D más grande del mundo en Dubái, utilizando su tecnología de fabricación aditiva.

Comparativa: Pórtico vs. Brazo Robótico

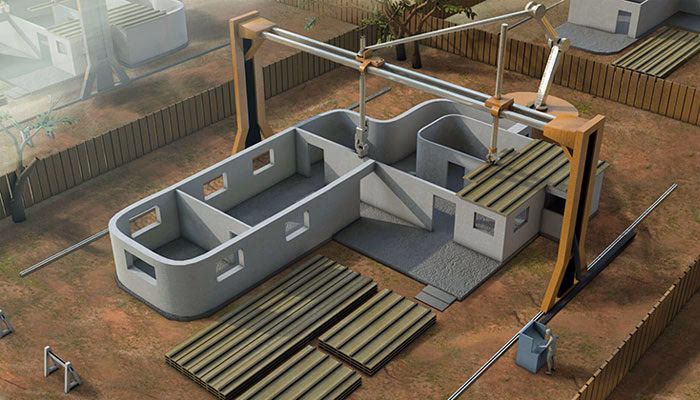

Materiales Utilizados en la Construcción con Impresión 3D

Aunque el hormigón es, con diferencia, el material más extendido y utilizado para la impresión 3D de estructuras de construcción, la tecnología no se limita a este solo compuesto. La investigación y el desarrollo están explorando y aplicando una variedad de otros materiales para la edificación mediante fabricación aditiva.

Además del hormigón, se han utilizado o se están investigando materiales como: acero (mediante técnicas como la impresión 3D con metal), plástico (especialmente plásticos reciclados para componentes o estructuras más pequeñas), bambú, madera, arcilla, y materiales reciclados o de origen biológico. La elección del material depende del proyecto, las necesidades estructurales, el presupuesto y los objetivos de sostenibilidad.

Beneficios de la Impresión 3D de Hormigón en la Construcción

La adopción de la fabricación aditiva en la construcción, particularmente con hormigón, aporta una serie de ventajas significativas:

• Rapidez: La construcción se acelera considerablemente, reduciendo los tiempos de ejecución de semanas o meses a días o incluso horas para ciertas partes de la estructura.
• Costo Reducido: Aunque la inversión en la máquina es alta, los costos operativos por proyecto se minimizan debido a la eficiencia del proceso, la reducción de mano de obra y la optimización del uso de material.
• Eficiencia y Menor Desperdicio: La impresión capa a capa deposita el material exactamente donde se necesita, minimizando drásticamente el desperdicio de material en comparación con los métodos tradicionales.
• Mayor Seguridad: Al automatizar gran parte del trabajo pesado y repetitivo, se reduce la necesidad de personal en situaciones de riesgo en la obra.
• Complejidad Geométrica: Permite crear formas y estructuras arquitectónicas complejas que serían difíciles, costosas o imposibles de lograr con encofrados tradicionales.
• Reducción de la Cadena de Suministro: Al fabricar elementos in situ, se simplifica la logística de materiales y componentes.
• Resiliencia: Las estructuras impresas pueden diseñarse para tener una mayor resistencia y adaptabilidad.

Ejemplos Notables de Proyectos Impresos en 3D

La tecnología de impresión 3D de hormigón ha pasado de ser una novedad a una realidad con proyectos concretos alrededor del mundo:

• Casas de ICON: Como se mencionó, ICON ha demostrado la capacidad de construir casas completas (paredes y cimientos) de manera muy rápida y económica.
• Edificios de Apis Cor: Desde casas unifamiliares en un día hasta el edificio impreso en 3D más grande del mundo en Dubái, Apis Cor muestra la escalabilidad de la tecnología de brazo robótico.

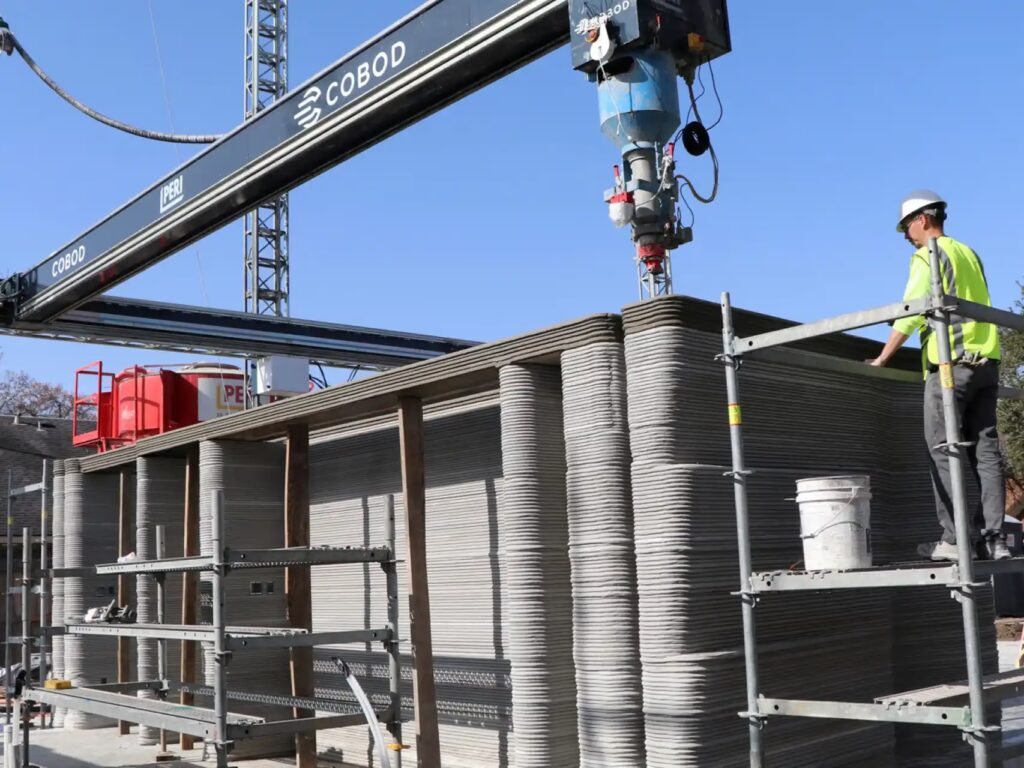

• Edificio Residencial en Alemania (COBOD): La empresa danesa COBOD construyó el primer edificio residencial impreso en 3D de Alemania y está trabajando en un proyecto de tres pisos y 380 metros cuadrados.
• Vivienda en España (Be More 3D): La empresa española Be More 3D, pionera en el país, imprimió una casa piloto de 24m2 en solo 15 horas y ha desarrollado varios modelos de impresoras para construcción in situ.
• Edificio Residencial en Baviera (PERI): PERI imprimió un edificio residencial de 330m2 con 4 apartamentos, uno de los edificios impresos en 3D más grandes de Europa, utilizando una impresora especial y material de Heidelberg Cement.

Estos ejemplos demuestran que, si bien a menudo solo las paredes y los cimientos se crean con esta técnica, la fabricación aditiva de hormigón está teniendo un impacto transformador en la industria de la construcción a nivel mundial.

Innovaciones y el Futuro de la Impresión 3D de Hormigón

El campo de la impresión 3D de hormigón evoluciona rápidamente. Empresas como Twente Additive Manufacturing (TAM) ya están explorando sistemas híbridos que combinan la precisión de los brazos robóticos con la gran escala de los sistemas de pórtico, creando soluciones con hasta 9 ejes para mayor versatilidad.

Estos avances no solo prometen optimizar los procesos de construcción, sino que también ofrecen soluciones potenciales a desafíos globales apremiantes, como la escasez de vivienda y la necesidad de métodos de construcción más sostenibles que preserven los recursos naturales.

Preguntas Frecuentes sobre Impresión 3D de Hormigón

¿Cuánto cuesta una impresora 3D de hormigón?

El costo de una impresora 3D de hormigón varía ampliamente, generalmente oscilando entre $180 mil y más de $1 millón, dependiendo del tamaño, la tecnología y el fabricante.

¿Cómo funciona la impresión 3D de hormigón?

Funciona mediante la extrusión de material capa a capa, similar a una impresora 3D de escritorio. Un modelo digital se lamina y el G-code guía un cabezal que deposita hormigón bombeado hasta completar la estructura.

¿Qué materiales se utilizan para construir casas con impresoras 3D?

El material principal es el hormigón, pero también se están explorando y utilizando otros materiales como acero, plástico, bambú, madera, arcilla y materiales reciclados o de origen biológico.

¿Qué partes de una casa se imprimen en 3D?

Generalmente, con las impresoras 3D de hormigón se imprimen principalmente las paredes y los cimientos de la estructura. Otros elementos como techos, ventanas e instalaciones se añaden posteriormente con métodos tradicionales.

¿Cuáles son los principales tipos de impresoras 3D de hormigón?

Los tipos principales son las impresoras en pórtico, que usan una estructura grande y rígida, y las impresoras con brazo robótico, que ofrecen mayor flexibilidad y portabilidad.

Conclusión

La impresión 3D de hormigón representa una revolución en la industria de la construcción. A pesar de la considerable inversión inicial en el equipo, los beneficios en términos de velocidad, costo, eficiencia y capacidad para crear diseños complejos son innegables. Desde viviendas unifamiliares rápidas y económicas hasta edificios residenciales de varios pisos, esta tecnología está demostrando su viabilidad y potencial a gran escala. Con continuas innovaciones y un enfoque creciente en la sostenibilidad, la impresión 3D de hormigón no es solo una herramienta del futuro, sino una realidad que ya está moldeando el paisaje arquitectónico y resolviendo desafíos de construcción en todo el mundo.
