Lecho de Infiltración: Paso Final Vital

El tratamiento de aguas residuales domiciliarias es un proceso fundamental para proteger el medio ambiente y la salud pública. Sistemas como el proporcionado por el Biodigestor Eternit ofrecen una solución eficiente para la gestión de las aguas negras en viviendas que no cuentan con conexión a la red cloacal. Sin embargo, el proceso no termina en el biodigestor. Una etapa crucial y final es la disposición y depuración del agua tratada, lo que se realiza a través de un área especializada conocida comúnmente como lecho de infiltración, lecho nitrificante, terreno de infiltración o área de percolación.

Este componente final del sistema es indispensable para asegurar que el agua, una vez que ha pasado por la digestión anaeróbica en el biodigestor, cumpla con los estándares necesarios antes de ser reincorporada al entorno natural, específicamente al subsuelo. Funciona como un filtro biológico y físico que elimina los contaminantes restantes, completando así el ciclo de tratamiento dentro del predio.

¿Qué es un Lecho de Infiltración y Por Qué es Necesario?

Tras el tratamiento primario en el biodigestor, donde se separan los sólidos y se inicia la descomposición de la materia orgánica, el agua residual aún contiene impurezas disueltas. El lecho de infiltración es el encargado de la depuración final. Consiste en un área preparada del terreno donde el agua proveniente del biodigestor se distribuye y se infiltra gradualmente en el suelo.

Su necesidad radica en que el efluente del biodigestor, aunque mejorado, no es apto para ser descargado directamente. El lecho de infiltración proporciona el espacio y el tiempo necesarios para que procesos naturales de filtración, adsorción y digestión biológica terminen de limpiar el agua. Es un paso indispensable para evitar la contaminación del suelo y de las aguas subterráneas, cerrando el ciclo del tratamiento de forma segura y ecológica.

¿Cómo Funciona el Terreno de Infiltración?

El funcionamiento del lecho de infiltración se basa en la combinación de filtración física y actividad biológica. El agua tratada del biodigestor se dirige a una red de caños perforados instalados dentro de zanjas excavadas en el terreno. Estas zanjas están rellenas con un material poroso, que puede ser grava, escombro o piedra partida.

El agua sale por las perforaciones de los caños y atraviesa esta capa de material de relleno. Aquí, se produce una primera etapa de filtración y se desarrolla una importante colonia de microorganismos. Estos microorganismos son clave en el proceso, ya que 'comen' o digieren los contaminantes disueltos que aún quedan en el agua, como compuestos de nitrógeno (de ahí el término 'lecho nitrificante', refiriéndose a la nitrificación, un proceso bacteriano clave).

Una vez que el agua ha pasado por el material de relleno, llega al fondo de las zanjas y penetra en el suelo. El suelo actúa como un filtro adicional, reteniendo partículas muy finas que pudieron haber pasado las etapas anteriores. Más importante aún, la flora bacteriana que coloniza las partículas de tierra continúa el trabajo de depuración, absorbiendo y alimentándose de las sustancias disueltas restantes.

Según la información proporcionada, después de que el agua atraviesa aproximadamente 1,20 metros de suelo, el tratamiento se considera completo y el agua purificada se incorpora de manera segura al agua subterránea.

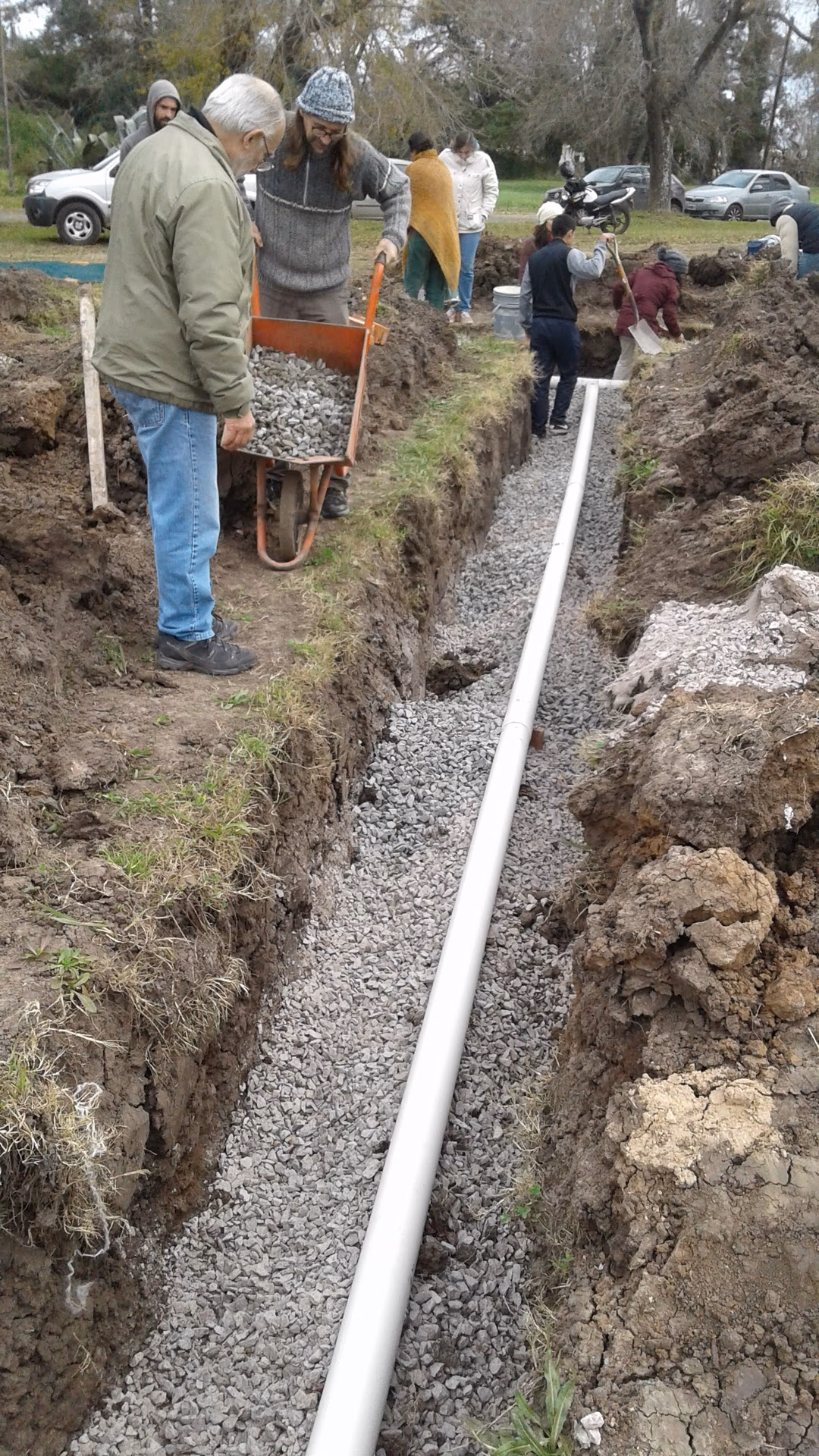

Construcción y Materiales Clave del Lecho de Infiltración (Zanja)

La construcción de un lecho de infiltración, particularmente en la configuración de zanjas, sigue pautas específicas para asegurar su correcto funcionamiento a largo plazo. Las dimensiones típicas de cada zanja varían: deben medir de 0.5 a 1.5 metros de profundidad y de 0.3 a 1 metro de ancho.

El proceso constructivo implica varios pasos esenciales:

1. Excavación: Se excavan las zanjas con las dimensiones adecuadas según el diseño.
2. Preparación del Fondo: El fondo de cada zanja se nivela y se rellena con una capa inicial de roca limpia o grava triturada. El espesor mínimo recomendado para esta capa es de 15 cm. Este material poroso es vital para permitir la distribución uniforme del agua y el desarrollo bacteriano.
3. Instalación de la Tubería: Se coloca una tubería de distribución perforada (generalmente de 100 mm de diámetro) sobre la capa inicial de roca. Estas tuberías se instalan sin sellar las juntas, dejando aberturas (como de 0.05 m) para facilitar la salida del agua. La tubería debe quedar a una profundidad mínima de 15 cm de la superficie final del terreno para evitar que el efluente aflore.
4. Relleno Adicional: Se agrega más roca o grava para cubrir completamente la tubería, asegurando que quede bien rodeada por el material poroso. Se recomienda dejar una capa de al menos 50 mm de espesor por encima del borde superior de la tubería.
5. Capa Separadora: Encima de la capa de rocas, se coloca una tela geotextil o una cubierta permeable de polietileno. La función principal de esta capa es evitar que las partículas finas de tierra o arena que se añadirán después se filtren hacia la capa de grava y obstruyan las perforaciones de la tubería, comprometiendo el sistema.
6. Capa Final de Cubierta: Finalmente, se agrega una capa de arena o tierra para cubrir la tela geotextil y rellenar la zanja hasta el nivel del suelo. Se recomienda una capa de tierra compactada de al menos 0.30 metros de espesor mínimo sobre la cubierta impermeable.

Además de las dimensiones de las zanjas individuales, es importante considerar su disposición en el terreno. Las zanjas deben medir menos de 20 metros de largo para asegurar una distribución eficiente del agua. Deben estar separadas entre sí por una distancia de 1 a 2 metros para permitir que el suelo entre ellas funcione correctamente y para evitar la saturación excesiva.

Es crucial realizar un raspado en las paredes y el fondo de la zanja excavada antes de rellenarla. Esto elimina el material compactado por la excavación y mejora la capacidad de infiltración de las superficies expuestas del suelo.

Alternativas al Lecho de Infiltración con Zanjas: El Pozo de Absorción

Aunque las zanjas de infiltración son un método común para la disposición final del agua tratada, no siempre se dispone del terreno suficiente para implementarlas. En estos casos, una alternativa viable es el pozo de absorción. Este sistema utiliza la infiltración vertical en lugar de horizontal.

El pozo de absorción es esencialmente un sistema de infiltración al subsuelo a través de sus paredes laterales y su piso. Proporciona el mismo tratamiento físico y biológico que las zanjas, pero concentrado en un área más pequeña y con mayor profundidad. Al igual que con las zanjas, la efectividad del pozo de absorción depende de la permeabilidad del terreno.

La elección entre zanja de infiltración y pozo de absorción, así como sus dimensiones y número, depende de varios factores, incluyendo el área disponible y, fundamentalmente, la capacidad de infiltración del suelo. Las normativas específicas, como la NOM-006-CONAGUA mencionada en la información, proporcionan los criterios técnicos para el diseño y la instalación de ambos sistemas, basándose en análisis de suelo.

Ubicación Estratégica del Sistema de Tratamiento

La correcta ubicación del sistema de tratamiento completo, incluyendo el biodigestor y el lecho de infiltración o pozo de absorción, es tan importante como su diseño y construcción. Una ubicación inadecuada puede comprometer su eficiencia, generar problemas de salud o contaminar fuentes de agua.

Algunas recomendaciones generales clave para la ubicación son:

• Zona Alta: Seleccionar un área elevada dentro del terreno donde no se acumule agua ni se inunde durante las lluvias. Esto evita que el sistema se sature y que el agua contaminada pueda salir a la superficie.
• Distancia a Cuerpos de Agua: Mantener una distancia significativa a cualquier cuerpo de agua superficial (lagos, lagunas, arroyos) para prevenir la contaminación directa por filtración. La distancia mínima mencionada en la información es de más de 30 metros de cualquier fuente de agua potable, pero es prudente maximizar esta distancia siempre que sea posible.
• Distancia a Perforaciones de Agua: Es vital ubicar el sistema lejos de pozos de extracción de agua (para consumo humano o animal) para evitar la contaminación del acuífero utilizado como fuente de agua potable.
• Distancia a Límites y Edificaciones: Mantener una distancia prudente a los límites del terreno y a las edificaciones, tanto propias como de los vecinos. Esto previene problemas de olores, posibles daños a estructuras por humedad o saturación del suelo, y conflictos de propiedad.
• Considerar Conexiones Futuras: Al planificar la ubicación, se debe considerar la posibilidad de una futura conexión a una red de alcantarillado pública, si estuviera prevista para la zona. El diseño del sistema (particularmente la fosa séptica o el punto de almacenamiento temporal previo al lecho) debe permitir una transición fluida a la red pública si llega a estar disponible, con mínima interrupción del servicio.

El análisis del sitio es un paso preliminar indispensable antes de diseñar y construir el sistema de infiltración. Factores como la topografía, el tipo de suelo y la presencia de la napa freática influyen directamente en la viabilidad y el diseño del lecho.

Dimensionamiento del Lecho de Infiltración: Factores Clave

La pregunta central sobre cómo se calcula la extensión del lecho nitrificante o de infiltración es fundamental para garantizar que el sistema funcione correctamente. Un lecho subdimensionado no tendrá la capacidad suficiente para tratar el volumen de agua residual, lo que llevará a la saturación del suelo, el afloramiento de aguas negras y la contaminación. Un lecho sobredimensionado, aunque funcional, implica un gasto y uso de terreno innecesarios.

Según la información proporcionada, el dimensionamiento de las zanjas o pozos de infiltración depende de varios factores críticos:

• Forma y Tamaño del Área Disponible: La extensión total está limitada por el espacio físico en el terreno.
• Capacidad Requerida: Esto se refiere al volumen de agua residual que el sistema debe manejar diariamente, lo cual depende del número de habitantes de la vivienda.
• Topografía del Terreno: Las pendientes y características del relieve influyen en cómo se distribuyen las zanjas y en la dirección del flujo subterráneo.
• Tasa de Infiltración del Subsuelo: Este es quizás el factor más determinante. No todos los suelos absorben agua a la misma velocidad. Suelos arenosos drenan rápido, mientras que suelos arcillosos son muy lentos. La tasa de infiltración se determina mediante pruebas de percolación realizadas en el sitio.
• Propiedades del Suelo: Un análisis cualitativo y cuantitativo de la textura, estructura, color y espesor de los estratos permeables es necesario. Normativas como la NOM-006-CONAGUA especifican cómo realizar estos análisis y cómo interpretar los resultados para el diseño.

Aunque la información detalla los factores que influyen en el tamaño y menciona la necesidad de referirse a normas específicas como la NOM-006-CONAGUA para su diseño, no proporciona la fórmula o el método de cálculo específico para determinar la extensión total requerida. Este cálculo implica el uso de la tasa de infiltración determinada en campo y el volumen diario de agua residual a tratar, aplicando fórmulas y tablas provistas en las normativas técnicas pertinentes.

Preguntas Frecuentes sobre el Lecho de Infiltración

Aquí respondemos algunas dudas comunes sobre este componente vital del sistema de tratamiento:

¿Cuál es la diferencia entre lecho nitrificante y lecho de infiltración?

En la práctica, estos términos a menudo se usan de forma intercambiable para referirse al área donde el efluente del biodigestor se infiltra en el suelo para su tratamiento final. 'Lecho nitrificante' enfatiza el proceso biológico de nitrificación que ocurre en él, mientras que 'lecho de infiltración' destaca el mecanismo físico de entrada del agua al suelo.

¿Por qué es tan importante el suelo en este sistema?

El suelo no es solo un medio de disposición; es una parte activa del tratamiento. Funciona como un filtro físico fino y, crucialmente, alberga una vasta población de bacterias y otros microorganismos que degradan y eliminan los contaminantes disueltos remanentes en el agua. La calidad y permeabilidad del suelo son determinantes para la eficiencia y vida útil del lecho.

¿Qué tipo de material poroso se debe usar en las zanjas?

El material de relleno debe ser roca limpia, grava o piedra partida con una granulometría adecuada (la información sugiere entre 20 y 50 mm). Es vital que esté limpio para no aportar contaminantes y que sea poroso para permitir el flujo del agua y el desarrollo de microorganismos.

¿Qué función tiene la tela geotextil o cubierta impermeable?

Su función principal es evitar que las partículas finas de la capa superior de tierra o arena se filtren hacia la capa de grava y la tubería perforada. Esto previene la obstrucción del sistema de distribución y mantiene la porosidad necesaria para la infiltración.

¿Qué pasa si el lecho de infiltración falla?

Una falla, generalmente causada por saturación o colmatación (obstrucción de los poros del suelo), resulta en que el agua tratada no puede infiltrarse adecuadamente. Esto puede llevar al afloramiento de aguas residuales en la superficie, malos olores, riesgos sanitarios y contaminación del suelo y el agua. La información menciona que el sistema debe estar diseñado para permitir su sustitución si es necesario, lo que subraya que, aunque duraderos, no son sistemas perpetuos y su vida útil depende de un diseño adecuado, instalación correcta y el tipo de suelo.

¿Se puede construir un lecho de infiltración en cualquier terreno?

No. La viabilidad de un lecho de infiltración (ya sea zanja o pozo) depende críticamente de la permeabilidad del suelo. Suelos con muy baja permeabilidad (como arcillas pesadas) no son adecuados. Es indispensable realizar un estudio de suelo y pruebas de percolación antes de diseñar el sistema.

El Lecho de Infiltración: Un Pilar del Tratamiento Descentralizado

En resumen, el lecho de infiltración, en sus diversas configuraciones como zanjas o pozos de absorción, representa la etapa final y esencial en el tratamiento de aguas residuales domiciliarias mediante sistemas como el Biodigestor Eternit. Su función de purificación final a través de la filtración física y la actividad biológica en el suelo es indispensable para proteger el medio ambiente y la salud pública.

Aunque el cálculo preciso de su extensión requiere la evaluación de múltiples factores específicos del sitio y la aplicación de normativas técnicas como la NOM-006-CONAGUA, comprender su propósito, funcionamiento y los principios básicos de su construcción y ubicación es fundamental para cualquier propietario que dependa de un sistema de tratamiento descentralizado. Un lecho de infiltración bien diseñado e instalado garantiza que el ciclo del agua residual se complete de manera segura, reincorporando agua limpia al subsuelo.
