Cotas de Construcción: La Guía Esencial

En el fascinante mundo de la arquitectura y la construcción, cada línea, cada símbolo y cada número en un plano tienen un propósito fundamental. Entre toda esta información gráfica, las cotas destacan como elementos esenciales. Son, en esencia, el lenguaje numérico que traduce el diseño conceptual en dimensiones tangibles y medibles, guiando a todos los involucrados en el proceso constructivo.

Comprender qué es una cota de construcción o, en el contexto de una vivienda, una cota de casa, es el primer paso para poder interpretar correctamente un plano arquitectónico o estructural. No se trata simplemente de números puestos al azar; cada cota es una instrucción precisa sobre una distancia o una altura específica que debe respetarse durante la edificación.

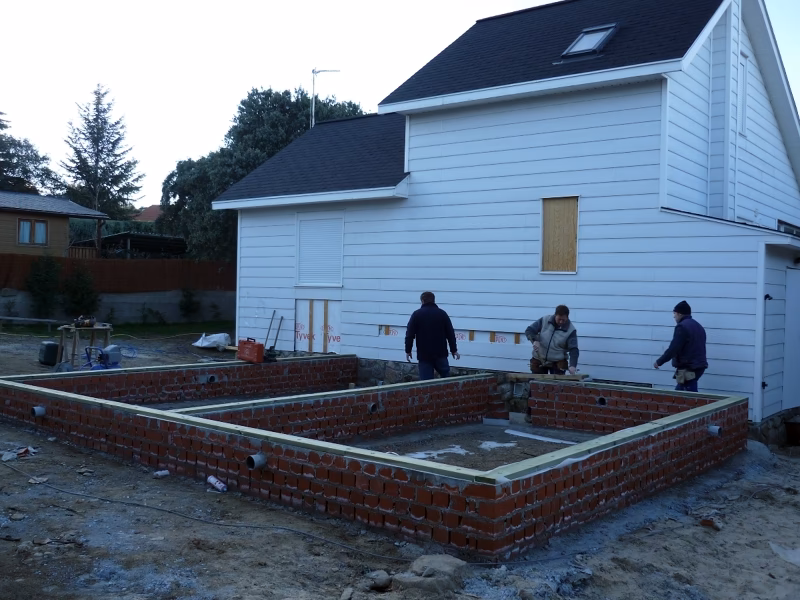

¿Qué es una Cota de Construcción o Cota de Casa?

Una cota es una anotación numérica colocada sobre un plano que tiene la función primordial de indicar la distancia exacta entre dos puntos determinados. Estos puntos pueden ser esquinas de muros, ejes estructurales, bordes de ventanas, o cualquier otro elemento relevante en el diseño. En el ámbito de una casa o cualquier edificación, las cotas son la clave para conocer las dimensiones reales del proyecto, tanto en su extensión horizontal (vistas en planta) como en su altura (alzados, fachadas y cortes).

Su importancia trasciende el simple entendimiento del diseño. En la fase de construcción, las cotas son la guía indispensable para los constructores. Les permiten medir, cortar materiales, posicionar elementos estructurales y levantar muros con la precisión requerida. Sin cotas claras y correctas, el riesgo de errores dimensionales que comprometan la funcionalidad, la estética o incluso la seguridad de la edificación se incrementa drásticamente.

La Indispensable Importancia de las Cotas

Las cotas no son un adorno en los planos; son una necesidad técnica. Son vitales en todas las etapas del proyecto: desde el diseño, donde el arquitecto o ingeniero define las dimensiones, hasta la ejecución en obra, donde los albañiles y contratistas las utilizan como referencia directa. Su correcta colocación es fundamental para:

• Entender el Diseño: Permiten visualizar las proporciones y el tamaño real de cada espacio y elemento.
• Planificar la Construcción: Facilitan el cálculo de materiales y la organización de las tareas.
• Ejecutar con Precisión: Aseguran que las distancias y alturas se correspondan exactamente con lo proyectado.
• Evitar Errores Costosos: Una cota ambigua o incorrecta puede llevar a demoliciones, retrasos y sobrecostos significativos.
• Coordinación: Sirven como lenguaje común para todos los profesionales involucrados (arquitectos, ingenieros, constructores, instaladores).

Incluso en detalles constructivos de elementos específicos como trabes, columnas, cadenas de cimentación, zapatas o contratrabes, la colocación de cotas es absolutamente indispensable para especificar sus dimensiones y posición exacta.

Los Tipos de Cotas Fundamentales en Arquitectura

Para transmitir toda la información dimensional necesaria, los planos arquitectónicos y constructivos emplean diferentes tipos de cotas. Generalmente, se distinguen tres tipos principales, cada uno con su simbología específica y un propósito particular. En una vista en planta típica, por ejemplo, es recomendable colocar al menos tres niveles de cotas para ofrecer una lectura completa de las dimensiones.

Estos tres niveles, comúnmente dispuestos de afuera hacia adentro en el caso de cotas horizontales (comenzando de arriba hacia abajo) y de izquierda a derecha para las verticales, son:

1. Cotas Totales

Las cotas totales son las más externas en un sistema de acotación en planta. Su función principal es indicar las medidas generales del proyecto. Esto incluye las dimensiones totales de la edificación de extremo a extremo (normalmente medidas a los paños exteriores de los muros) y, en muchos casos, también las medidas totales de los linderos o límites del terreno donde se asienta la construcción.

Son la primera referencia dimensional que ofrece el plano, dando una idea global del tamaño y la ocupación del espacio.

• Simbología Característica: Una diagonal pequeña en cada uno de los extremos de la línea de cota.
• Tamaño Recomendado del Número: Generalmente entre 1.50mm y 2.00mm en el plano impreso.
• Tamaño Recomendado del Símbolo: Similar al del número, entre 1.50mm y 2.00mm.
• Calidad de Línea (Espesor): Un espesor fino, recomendado alrededor de 00.13mm, para distinguirlas claramente de otros elementos del dibujo.

Un ejemplo típico sería una cota total que muestre la medida completa de la fachada principal de una casa, desde el paño exterior de un muro lateral hasta el paño exterior del muro opuesto.

2. Cotas a Ejes

El siguiente nivel de acotación, crucial especialmente en planos estructurales y arquitectónicos detallados, son las cotas a ejes. Estas cotas se utilizan para indicar las distancias entre los ejes de referencia del proyecto. Los ejes suelen representar la ubicación central de elementos estructurales importantes como muros de carga, columnas o trabes, formando una cuadrícula que organiza la edificación.

Las cotas a ejes son fundamentales para la correcta localización y alineación de la estructura principal de la construcción.

• Simbología Característica: Un círculo pequeño o incluso un punto en cada uno de los extremos de la línea de cota.
• Tamaño Recomendado del Número: Entre 1.50mm y 2.00mm.
• Tamaño Recomendado del Símbolo: Entre 1.50mm y 2.00mm.
• Calidad de Línea (Espesor): Al igual que las cotas totales, se recomienda un espesor fino, alrededor de 00.13mm.

Por ejemplo, en un plano se verían cotas a ejes indicando la distancia entre el Eje 1 y el Eje 2, luego entre el Eje 2 y el Eje 3, y así sucesivamente a lo largo de la cuadrícula estructural.

3. Cotas a Paños o Particulares

Las cotas a paños, también conocidas como cotas particulares, son las más detalladas y se colocan generalmente en el nivel más interno de acotación. Su propósito es indicar las medidas específicas de cada una de las áreas o elementos que componen el proyecto arquitectónico.

Estas cotas suelen medir distancias a los paños internos de los muros (la superficie interior), pero también pueden acotar el ancho de vanos (espacios para ventanas y puertas), el grosor de muros, el tamaño de columnas, la dimensión de mobiliario fijo, la separación entre elementos específicos, etc. Son esenciales para definir la distribución interna y los acabados.

• Simbología Característica: Una flecha pequeña y sólida en cada uno de los extremos de la línea de cota.
• Tamaño Recomendado del Número: Entre 1.50mm y 2.00mm.
• Tamaño Recomendado del Símbolo: Entre 1.50mm y 2.00mm.
• Calidad de Línea (Espesor): Un espesor fino, recomendado alrededor de 00.13mm.

Un ejemplo de cota a paño sería la medida del ancho de una ventana, la distancia entre dos puertas, o la dimensión de un nicho en una pared, medidas entre las superficies internas de los elementos.

Aplicación Práctica de los Tipos de Cotas

La combinación de estos tres tipos de cotas en un mismo plano es lo que permite una lectura completa y precisa de las dimensiones del proyecto. Las cotas totales dan el marco general, las cotas a ejes definen la estructura principal, y las cotas a paños detallan la compartimentación y los elementos interiores.

Si bien son más evidentes en las plantas arquitectónicas, las cotas son igualmente cruciales en otras vistas del proyecto. En las fachadas y cortes, las cotas se utilizan para indicar alturas: altura de muros, nivel de pisos, altura de ventanas y puertas, altura de pretiles, etc. En los detalles constructivos, las cotas especifican las dimensiones exactas de componentes específicos, como el tamaño de una zapata, la altura de un muro de enrase o las dimensiones de una viga.

Aspectos Gráficos Clave para una Acotación Clara

La legibilidad de las cotas en un plano no depende únicamente de su correcta colocación y del tipo de cota utilizado, sino también de aspectos gráficos importantes.

Líneas de Referencia

Las líneas de referencia son líneas delgadas que extienden los puntos que se desean acotar hasta la línea de cota. Aunque su uso puede ser útil, el texto proporciona una recomendación clara: no se recomienda su uso generalizado. La razón es que, si no se manejan con una calidad (espesor) y tipo de línea muy distintos a los del resto del dibujo, pueden confundirse fácilmente con muros, pisos u otros elementos, generando confusión al interpretar el plano.

En caso de decidir utilizarlas, se sugiere emplear un tipo de línea punteada y con un espesor extremadamente fino (menciona 00.00mm en el ejemplo, lo que implicaría una línea casi imperceptible o de la menor calidad posible), cuidando siempre que no se crucen innecesariamente y que no se extiendan más allá de los puntos que definen la cota.

Separación entre Niveles de Cotas

Cuando se utilizan múltiples niveles de cotas (totales, a ejes, a paños) de forma paralela, mantener una separación adecuada entre ellas es vital para la claridad del plano. Una separación insuficiente puede hacer que las líneas y números se solapen, dificultando la lectura.

Aunque los valores pueden variar ligeramente según las normas de dibujo o la escala, una separación sugerida es de 6mm entre líneas de cotas horizontales y 8mm entre líneas de cotas verticales. Es importante recordar que estos valores en milímetros se refieren a la distancia en el plano impreso, independientemente de la escala a la que esté dibujado el proyecto.

Mantener estas separaciones ayuda a organizar visualmente la información dimensional, permitiendo al lector identificar rápidamente los distintos niveles de acotación.

Más Allá de la Distancia: ¿Qué Significa "Cota"?

El término "cota" tiene un significado más amplio en el lenguaje general y técnico. Además de referirse a la anotación numérica de una distancia en un plano (acotación), la palabra "cota" también se utiliza para referirse a la altura de un punto específico con respecto a un plano de referencia (nivel cero). En este sentido, "cota" es sinónimo de altura, elevación o altitud.

En los planos arquitectónicos, es común encontrar cotas de nivel que indican la altura de un piso terminado, la parte superior de un muro, o cualquier otro punto vertical relevante, siempre referenciadas a un nivel base (generalmente el nivel de calle o un punto de referencia arbitrario). Sin embargo, el uso principal del término "cota" en el contexto de las "cotas de construcción" o "cotas de una casa" se refiere predominantemente a las medidas de distancia horizontal o vertical anotadas en el dibujo.

Tabla Resumen de Tipos de Cotas

Preguntas Frecuentes sobre Cotas de Construcción

Entender las cotas es fundamental para cualquiera que interactúe con planos arquitectónicos. Aquí respondemos algunas preguntas comunes:

¿Qué es una cota de construcción?
Es una anotación numérica en un plano que especifica la distancia entre dos puntos, indicando una dimensión real del proyecto de construcción.

¿Cuál es la diferencia entre cota total, a ejes y a paños?
La cota total da la medida general del edificio o terreno. La cota a ejes mide la distancia entre los ejes estructurales. La cota a paños mide distancias particulares de elementos específicos como muros, ventanas, puertas, etc., a menudo referidas a las caras de estos elementos.

¿Por qué son tan importantes las cotas en un plano de casa?
Son vitales porque proporcionan las dimensiones exactas necesarias para construir la casa correctamente. Sin ellas, sería imposible materializar el diseño con la precisión requerida, llevando a errores de construcción, problemas de ajuste y posibles fallos estructurales o funcionales.

¿Las cotas solo se usan en plantas?
No, las cotas se utilizan en todas las vistas de un proyecto: plantas (horizontales), fachadas y cortes (verticales), y también en detalles constructivos para especificar dimensiones de componentes específicos.

¿Cómo se leen las cotas en un plano?
Las cotas se leen como la distancia real en la unidad de medida especificada en el plano (generalmente metros o centímetros). La línea de cota conecta los dos puntos cuya distancia se mide, y el número se coloca sobre la línea o en medio de ella.

Conclusión

Las cotas son la espina dorsal dimensional de cualquier proyecto arquitectónico o de construcción. Son las encargadas de traducir la visión del diseñador en instrucciones claras y medibles para quienes llevarán a cabo la obra. Comprender los diferentes tipos de cotas – totales, a ejes y a paños – y su correcta representación gráfica es esencial para interpretar un plano de manera efectiva y garantizar que la construcción se realice con la precisión necesaria. La próxima vez que veas un plano, presta especial atención a estas pequeñas pero poderosas anotaciones numéricas; son la garantía de que cada parte del edificio tendrá el tamaño y la posición correctos.
