Replanteo de Obra: El Primer Paso Crucial

Cuando sueñas con construir tu propia casa, ya sea una moderna casa prefabricada o una edificación tradicional, hay un proceso fundamental que marca el inicio de todo: el replanteo de obra. Este paso, a menudo poco conocido para quienes no están en el sector, es la verdadera traducción de los planos y diseños arquitectónicos del papel a la realidad física del terreno. Es la fase donde la teoría se encuentra con la práctica, donde cada medida, cada eje y cada elemento planificado se marca con precisión milimétrica en el sitio exacto donde se levantará tu futuro hogar.

Imagina tener el diseño perfecto, cada detalle pensado, pero que al empezar a construir, nada encaje, las paredes no estén donde deberían, o peor aún, invadas la propiedad del vecino. El replanteo de obra es la garantía de que esto no suceda. Es un proceso esencial para asegurar la precisión, minimizar errores costosos y sentar una base sólida para toda la construcción. En este artículo, profundizaremos en qué consiste el replanteo, por qué es tan importante y cuáles son los pasos clave que se siguen para llevarlo a cabo correctamente.

¿Qué es Exactamente el Replanteo de Obra?

El replanteo de obra puede definirse como el proceso técnico mediante el cual se transfieren al terreno todas las medidas, ejes, niveles y puntos de referencia especificados en los planos y documentos del proyecto arquitectónico y estructural. Es, en esencia, crear una representación a escala real, sobre la superficie del lote, de lo que se va a construir. Los datos teóricos plasmados en los *planos* – las ubicaciones exactas de los cimientos, los muros, las columnas, etc. – son llevados al ambiente real para ser marcados con precisión.

No se trata solo de "pintar" líneas en el suelo. Es un acondicionamiento meticuloso de la superficie del *terreno* en relación con las medidas del proyecto. Es la tarea encargada a expertos en *topografía*, quienes utilizan herramientas especializadas para asegurar que cada punto marcado corresponda fielmente a su posición en el diseño. Este proceso es indispensable antes de iniciar cualquier movimiento de tierra significativo o la ejecución de la cimentación, ya que define el perímetro exacto y la ubicación de cada elemento estructural que sostendrá la edificación.

¿Por Qué es Fundamental Replantear el Terreno?

La importancia del replanteo de obra es innegable y multifacética. Un replanteo preciso es la base de una construcción exitosa y sin problemas. Los proyectos son concebidos por arquitectos e ingenieros, pero son los topógrafos, con su conocimiento y herramientas, quienes garantizan que esas visiones se materialicen correctamente en el sitio.

Realizar un replanteo detallado y exacto ofrece múltiples beneficios:

• Garantía de Precisión: Asegura que la construcción se ajuste exactamente a las dimensiones y ubicaciones definidas en los planos, evitando desviaciones que podrían comprometer la estructura o la funcionalidad.
• Prevención de Errores Costosos: Detectar y corregir errores en la fase de replanteo es infinitamente más económico que hacerlo una vez iniciada la construcción. Un error en la cimentación, por ejemplo, puede ser catastrófico y requerir demoliciones parciales o totales.
• Optimización de Recursos: Al tener las medidas exactas del terreno y la ubicación precisa de cada elemento, se pueden planificar mejor los movimientos de tierra, la compra de materiales y la contratación de equipos, evitando gastos innecesarios.
• Cumplimiento Legal y Normativo: Un replanteo correcto asegura que la edificación se mantenga dentro de los límites de la propiedad y cumpla con las normativas de construcción locales, retiros obligatorios y alineaciones urbanísticas, evitando problemas legales con vecinos o autoridades.
• Coordinación de Equipos: Proporciona puntos de referencia claros y universales para todos los equipos de trabajo (excavación, cimentación, estructura), facilitando la comunicación y la ejecución coordinada.

En definitiva, el replanteo te ahorra dinero, tiempo y dolores de cabeza, permitiéndote estar un paso adelante en la ejecución de tu proyecto.

El Propósito Clave del Replanteo

La pregunta recurrente es: ¿Para qué sirve realmente el replanteo? La respuesta es simple pero vital: trasladar medidas teóricas de los *planos* al *terreno* real de forma fidedigna. Aunque los planos se basan en levantamientos topográficos previos, la realidad del sitio puede presentar pequeñas variaciones una vez que se limpia y despeja.

Factores como la presencia de elementos residuales, cambios menores en el terreno, o incluso la precisión de los levantamientos iniciales pueden generar discrepancias. Por ello, una vez que el terreno ha sido limpiado y desbrozado, es imperativo realizar el replanteo para revisar y comprobar que las medidas y ubicaciones en el terreno coinciden con el proyecto. Si existen variaciones, deben ser contrastadas y validadas por la Dirección Facultativa de la obra y el cliente antes de proceder, asegurando que cualquier ajuste sea conocido y aprobado.

Paso a Paso: ¿Cómo se Realiza el Replanteo de una Obra?

El proceso de replanteo es metódico y requiere la intervención de profesionales cualificados, generalmente topógrafos. Aunque cada proyecto puede tener particularidades, los pasos generales suelen ser los siguientes:

Preparación del Terreno

Antes de que el topógrafo pueda siquiera comenzar con las mediciones detalladas, el terreno debe estar preparado. Esto implica la limpieza y el desbroce de toda la superficie donde se realizará la construcción. Se debe retirar maleza, escombros, basura y cualquier otro elemento que pueda obstaculizar la visión, el movimiento o la colocación precisa de herramientas y puntos de referencia. Aunque esta tarea no suele ser responsabilidad directa del topógrafo, es una condición indispensable para que su trabajo pueda realizarse con la exactitud requerida. El encargado de la obra debe asegurarse de que el terreno esté despejado.

Comprobación y Delimitación del Terreno

Este es el paso inicial del trabajo de *topografía* en el sitio. Utilizando herramientas especializadas, se miden y verifican las dimensiones totales de la superficie del lote, contrastándolas con las que figuran en los documentos de propiedad y en los planos del proyecto. Es fundamental que estas medidas sean exactas y que los límites de la propiedad queden claramente marcados mediante delimitaciones georreferenciadas (usando puntos de control conocidos). Excederse accidentalmente más allá de los linderos puede acarrear serios problemas legales con los vecinos y costosas modificaciones de emergencia durante la ejecución de la obra.

La Importancia de Alinear la Fachada

La alineación de la fachada es crucial, especialmente en entornos urbanos. Si el terreno está rodeado por construcciones en varios de sus lados, la alineación puede facilitarse tomando como referencia las fachadas existentes. Sin embargo, si el lote se encuentra en una zona sin edificaciones colindantes, la alineación debe realizarse con extrema precaución, respetando los retiros obligatorios establecidos por la normativa urbanística (distancia a la calle, acera, etc.) y previendo las medidas exactas respecto a áreas de uso público como pasos peatonales o zonas verdes.

El Encaje Topográfico: Asegurando que Todo Encaje

Una vez verificadas las dimensiones del terreno, se procede al encaje topográfico. Este proceso consiste en comprobar que todas las medidas de los elementos arquitectónicos y estructurales (cimientos, muros, etc.) presentes en los planos "caben" y se posicionan correctamente dentro del área de la propiedad que ha sido previamente medida y delimitada. Es una verificación esencial para detectar a tiempo si el diseño propuesto se ajusta al espacio disponible en el *terreno* real.

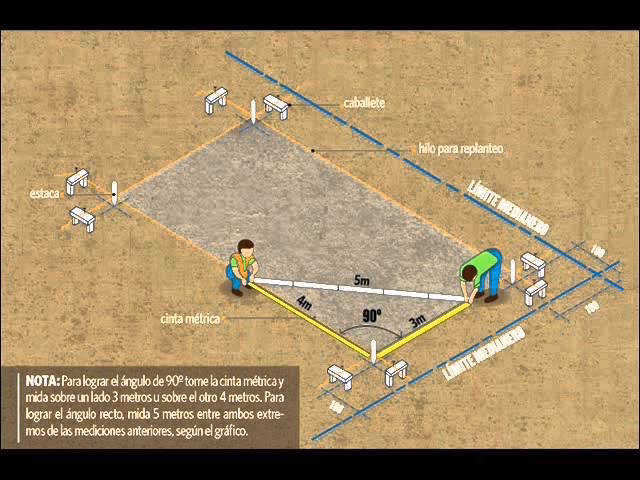

Estableciendo los Ejes de Replanteo

Este es uno de los pasos más detallados y característicos del replanteo. Los *ejes* son líneas imaginarias, pero que se materializan en el terreno, que sirven como referencias principales para ubicar todos los elementos estructurales. Un topógrafo especializado utiliza herramientas como escuadras, niveles y cordeles para marcar la posición de cada eje que corresponde a los cimientos, los muros, las columnas, las vigas, las fosas de ascensores y cualquier otro elemento descrito en los planos. Estos *ejes* se marcan generalmente con estacas y cordeles tensados, a menudo sobre "camillas" (estructuras temporales de madera o metal) que se colocan fuera del área inmediata de excavación para que las marcas permanezcan intactas durante los primeros trabajos.

Ejecución de Diferentes Replanteos Según la Obra

Aunque el principio fundamental es siempre el mismo – trasladar medidas de planos al terreno – la forma específica de ejecutar el replanteo y los *ejes* marcados pueden variar según el tipo de obra. No es lo mismo el replanteo para una carretera o un puente (obra civil) que el replanteo para una edificación (casa, edificio). Las referencias, la *topografía* del sitio y los elementos a marcar serán distintos, pero la necesidad de precisión y la metodología básica de medición y marcado se mantienen constantes.

Herramientas Esenciales para un Replanteo Preciso

El éxito del replanteo depende en gran medida de la experiencia del profesional y de la calidad y precisión de las herramientas utilizadas. Algunas de las más comunes incluyen:

• Cordeles de Alineamiento: Hilos resistentes que se tensan entre puntos para marcar líneas rectas (los *ejes* y perímetros).
• Estacas y Clavos: Elementos para fijar los puntos de referencia y los cordeles en el terreno.
• Cinta Métrica: Herramienta básica para medir distancias, aunque para el replanteo principal se usan instrumentos más precisos.
• Escuadras: Permiten trazar ángulos rectos en el terreno, fundamentales para la ortogonalidad de la mayoría de las edificaciones.
• Niveles (de burbuja, de agua/manguera, topográficos/láser): Indispensables para asegurar que los puntos marcados estén a la altura correcta y que las superficies sean horizontales o tengan la pendiente deseada. Los niveles topográficos o estaciones totales (que combinan medición de ángulos y distancias) y los GPS topográficos son herramientas de alta precisión para grandes proyectos.
• Plomada: Sirve para verificar la verticalidad de puntos o elementos.
• Pintura en Spray o Cal Viva: Se utilizan para marcar temporalmente las líneas y puntos en el terreno una vez que los cordeles han sido retirados o para complementar las marcas.
• Camillas: Estructuras auxiliares (estacas con una tabla horizontal) donde se marcan los *ejes* principales con mayor durabilidad y precisión, fuera del área de movimiento de tierras.

Antes de Empezar: Consideraciones Previas

Antes de poner la primera estaca, el topógrafo y el equipo de obra deben realizar una labor fundamental: estudiar a fondo el proyecto. Esto implica revisar no solo los planos arquitectónicos, sino también los estructurales, de instalaciones, etc., para comprender completamente qué se debe replantear y dónde. Es vital comprender la lógica de los *ejes* y las referencias. Además, se debe inspeccionar el *terreno* para identificar posibles obstáculos o particularidades que puedan afectar el proceso.

Asimismo, es imprescindible examinar todas las herramientas a utilizar. Deben estar en buen estado y calibradas. En topografía, existen tolerancias permitidas (límites de error aceptables) definidas por normativas. El profesional debe asegurarse de que sus herramientas y su trabajo se mantengan dentro de esos límites para garantizar la precisión.

Verificación Final: Asegurando la Exactitud

Una vez que el replanteo principal ha sido ejecutado y los *ejes* y puntos clave están marcados en el *terreno*, se realiza una verificación final. Se comprueban nuevamente las medidas principales, las distancias entre *ejes*, las diagonales (para verificar la ortogonalidad) y los niveles para asegurar que todo coincide con los *planos* del proyecto. Esta revisión es la última oportunidad para detectar cualquier posible desviación antes de que comiencen los trabajos de excavación y cimentación, que son mucho más difíciles y costosos de corregir.

En resumen, el replanteo de obra es el proceso de transformar el diseño teórico de los planos en marcas físicas precisas sobre el terreno. Es un trabajo de topografía que establece los ejes y puntos clave para la construcción. Es un paso no negociable que garantiza que la edificación se construya exactamente donde y como fue diseñada, sentando las bases para un proyecto exitoso, eficiente y conforme a la legalidad.

Preguntas Frecuentes sobre el Replanteo de Obra

Aquí respondemos algunas dudas comunes sobre este proceso:

¿Qué significa "replanteo de obra"?

Es el proceso de trasladar y marcar sobre el terreno las medidas, formas y ubicaciones exactas de los elementos de un proyecto de construcción, tal como aparecen en los planos.

¿Por qué es tan importante el replanteo antes de construir?

Es crucial para garantizar que la construcción se realice con precisión, evitar errores costosos, cumplir con las normativas de ubicación y límites de propiedad, y asegurar que la estructura se construya sobre una base correctamente posicionada.

¿Quién realiza el replanteo?

Generalmente, es realizado por topógrafos o técnicos especializados en topografía, que cuentan con el conocimiento y las herramientas de alta precisión necesarias.

¿Cuáles son los primeros pasos en el replanteo?

Los primeros pasos incluyen la limpieza y desbroce del terreno, seguido de la verificación de los límites de la propiedad y la medición general del sitio para contrastarla con los planos.

¿Qué herramientas se utilizan para replantear?

Se utilizan herramientas como cintas métricas, niveles (de burbuja, agua, láser), escuadras, plomadas, estacas, cordeles, pintura, y equipos topográficos de precisión como estaciones totales o GPS.

¿Qué se hace si las medidas del plano no coinciden con el terreno real durante el replanteo?

Si se detectan discrepancias significativas, se deben analizar las causas. Cualquier modificación necesaria en el proyecto debe ser consultada y aprobada por la Dirección Facultativa de la obra y el cliente antes de continuar con la construcción.

¿El replanteo es necesario incluso para casas prefabricadas?

Sí, absolutamente. Aunque los componentes de una casa prefabricada se construyen en fábrica, la cimentación sobre la que se asientan debe estar ubicada y construida con una precisión extrema en el terreno. El replanteo es fundamental para asegurar que la base esté en el lugar correcto y tenga las dimensiones y niveles exactos para recibir la estructura prefabricada.
