El dimensionamiento de las vigas es un pilar fundamental en el diseño y la construcción de cualquier estructura, ya sea una simple pérgola o una edificación más compleja como una casa prefabricada. La elección correcta del tamaño de una viga no es arbitraria; responde a principios de ingeniería que buscan garantizar la seguridad, la estabilidad y la durabilidad de la construcción frente a diversas fuerzas y cargas.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

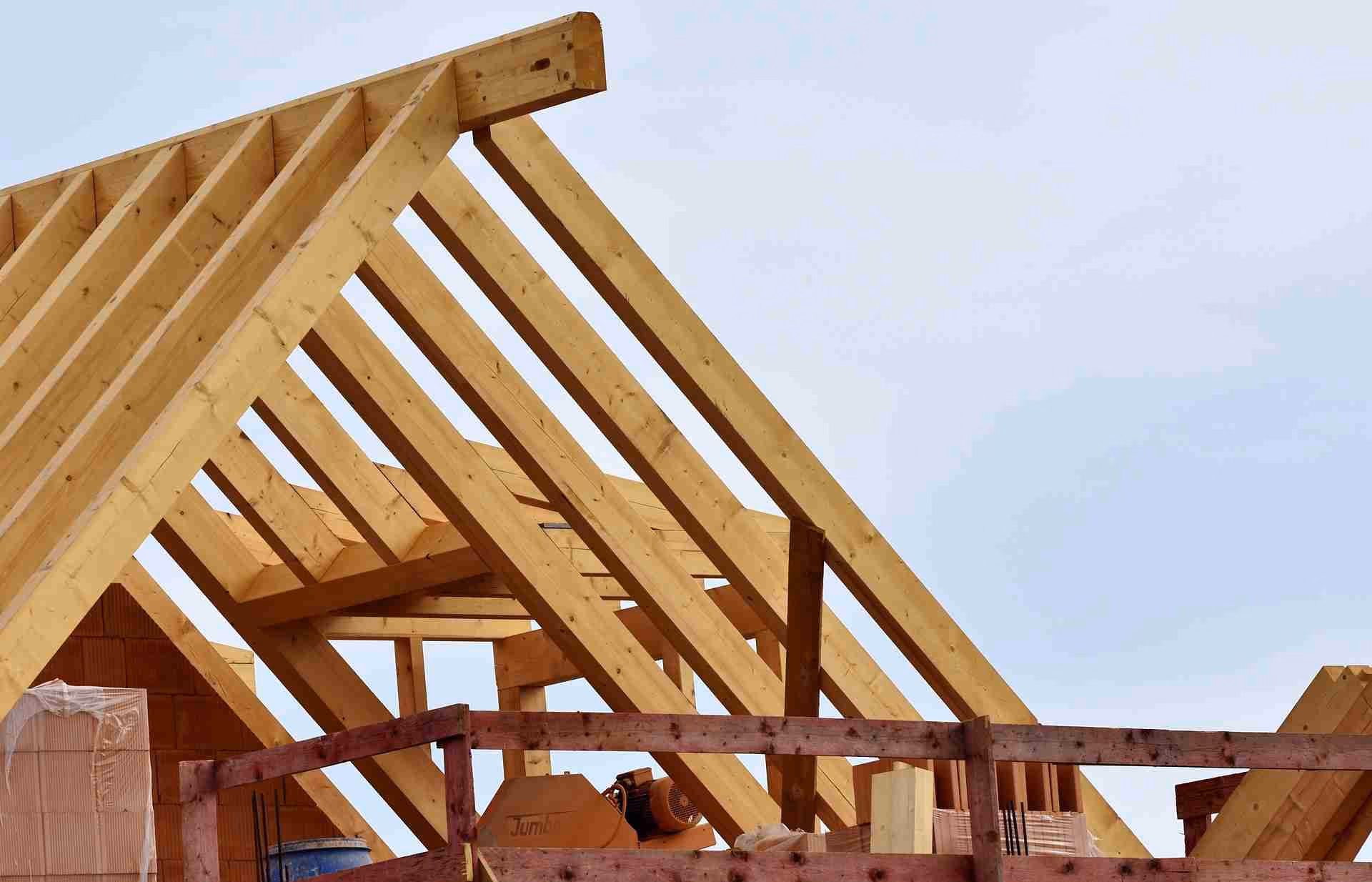

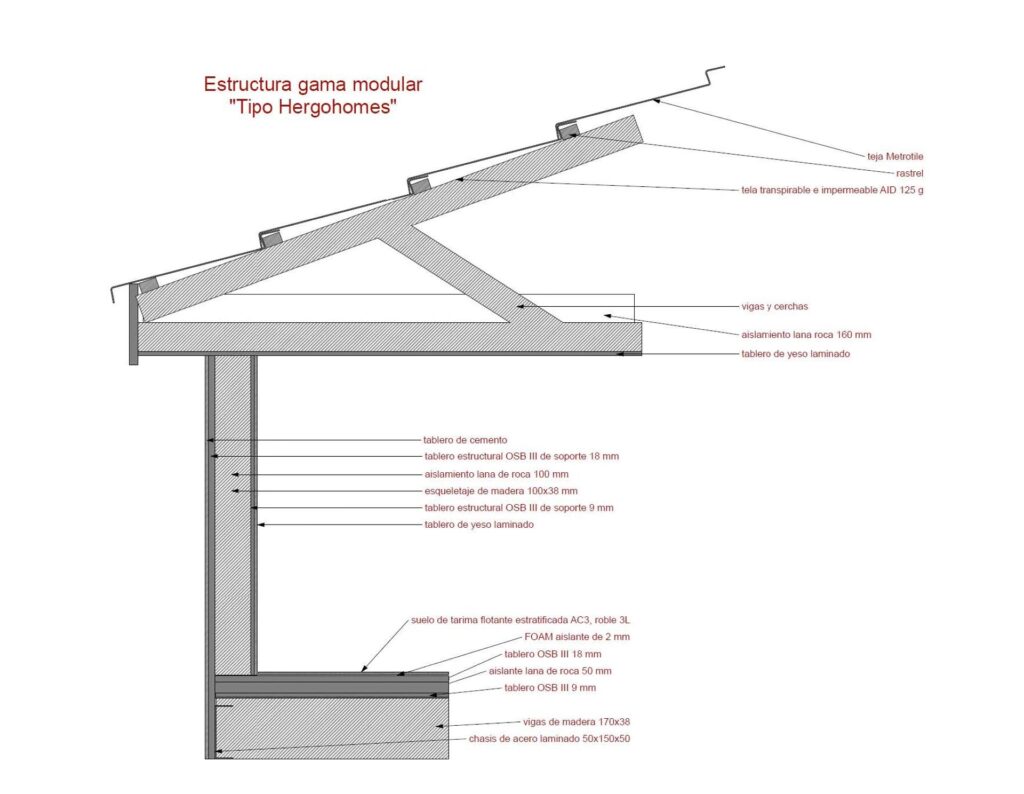

Aunque la información específica para vigas estructurales de madera en casas prefabricadas puede variar enormemente dependiendo del diseño, el fabricante, los materiales exactos y las normativas locales, podemos explorar los principios generales de dimensionamiento de vigas basándonos en los ejemplos proporcionados, que cubren desde pérgolas de madera hasta estructuras de hormigón y metal, e incluso vigas decorativas.
Principios Fundamentales del Dimensionamiento de Vigas
Independientemente del material, el tamaño de una viga está intrínsecamente ligado a varios factores clave. Los más importantes son la luz (la distancia libre entre apoyos), la carga que deberá soportar y las propiedades del material utilizado.
La luz es quizás el factor más intuitivo. Cuanto mayor sea la distancia que una viga debe cubrir sin apoyo, mayor será el esfuerzo de flexión al que estará sometida. Para contrarrestar este esfuerzo y evitar una deformación excesiva (flecha) o incluso la rotura, la viga debe ser más robusta. Esto generalmente implica aumentar su altura o 'canto', que es la dimensión vertical de la sección transversal.
La relación entre el canto (altura) y la luz es un principio común en el predimensionamiento de vigas. Aunque las proporciones exactas varían según el material, el tipo de estructura y las normativas aplicables, es frecuente encontrar reglas generales que sugieren que el canto de la viga debe ser una fracción de la luz. Por ejemplo, para vigas de madera en pérgolas se menciona una relación típica de entre L/12 y L/15. En el caso de vigas de hormigón armado, las recomendaciones pueden variar entre L/9 y L/12 para vigas principales y alrededor de L/14 para vigas secundarias, dependiendo de factores como el armado y la seguridad requerida.
Además del canto, la base (ancho) de la viga también es importante. A menudo, se sugiere una relación entre la base y el canto, como B = h/2 en el caso del hormigón armado, para lograr una sección transversal equilibrada.
La carga es otro factor determinante. Una viga debe ser capaz de soportar su propio peso (carga muerta), el peso de los elementos que soporta directamente (como un piso, un techo o elementos decorativos), y las cargas variables (carga viva) como personas, muebles, o condiciones ambientales como el viento y la nieve. En lugares con condiciones climáticas particulares, como se menciona para Bogotá y las cargas de viento o nieve, estas cargas adicionales son cruciales en el cálculo. A mayor carga esperada, mayor deberá ser la resistencia y, por lo tanto, el tamaño de la viga.
Finalmente, las propiedades del material son fundamentales. La resistencia a la flexión, a la compresión y a la tracción, así como la rigidez (módulo de elasticidad) del material, dictan cuánto esfuerzo puede soportar antes de deformarse o fallar. La madera, el hormigón, el acero, cada uno tiene propiedades distintas que requieren diferentes enfoques de dimensionamiento. La calidad y el tratamiento del material (como la madera tratada para resistir la humedad e insectos) también impactan en su durabilidad y capacidad portante a largo plazo.
Ejemplos de Dimensionamiento según Aplicación
La información proporcionada nos da ejemplos específicos para diferentes contextos:
Vigas de Madera para Pérgolas:
- Se sugiere que la altura sea igual al ancho, variando entre 1/12 y 1/15 de la longitud del claro (luz).
- Para un claro de 3 metros, se recomendaría aproximadamente 20x20 cm.
- Las medidas estándar mencionadas para vigas horizontales incluyen 5x15 cm (2x6 pulgadas), 5x20 cm (2x8 pulgadas) o 10x15 cm (4x6 pulgadas).
- Para postes verticales, se mencionan 10x10 cm (4x4 pulgadas) o 15x15 cm (6x6 pulgadas).
- El distanciamiento entre vigas suele estar entre 60 cm y 80 cm, influenciado por el grosor y resistencia del material.
Vigas de Hormigón Armado:
- Para vigas principales, la relación canto/luz puede ser L/9 o L/12, dependiendo de la seguridad del armado.
- Para vigas secundarias, se puede usar una relación de L/14.
- En ambos casos, la base (ancho) se considera típicamente B = h/2.
- Se menciona una regla general (DIN) para vivienda que usa vigas de 20x20 cm como mínimo, aumentando 5 cm por piso (25x25 para una losa, 30x30 para dos losas, etc.), aunque esto parece ser un predimensionamiento muy simplificado.
Vigas Metálicas:
- El predimensionamiento se basa en el momento flector máximo (Mf) y la tensión admisible del material (σadm), buscando un perfil cuyo momento resistente (Wf) cumpla Wf ≥ Mf / σadm.
- Se suelen usar perfiles I, H o U.
Estos ejemplos ilustran cómo los principios generales se aplican de manera diferente según el tipo de estructura y material. Una viga de madera para una pérgola no soporta las mismas cargas ni tiene los mismos requisitos que una viga principal en una estructura de hormigón de varios pisos.
La Importancia de la Consulta Profesional y las Normativas
Un punto recurrente en la información es la necesidad de consultar con un ingeniero estructural o un arquitecto. Estos profesionales tienen el conocimiento y las herramientas para calcular las dimensiones precisas de las vigas, teniendo en cuenta todos los factores relevantes: la luz exacta, las cargas muertas y vivas específicas de la estructura y su ubicación, las propiedades del material elegido y, crucialmente, el cumplimiento de las normativas de construcción locales.
Las normativas (como el Código de Construcción, disposiciones de Curadurías Urbanas, normas como NTE, DIN, Eurocódigos) existen para garantizar que las estructuras sean seguras para sus ocupantes y para el público. Establecen requisitos mínimos de resistencia, rigidez y durabilidad que deben cumplirse. Un predimensionamiento basado en reglas generales es útil para una estimación inicial, pero el cálculo final debe ser realizado por un experto siguiendo la normativa vigente.
Vigas Decorativas vs. Vigas Estructurales
Es fundamental distinguir entre una viga estructural, cuya función principal es soportar cargas y transferirlas a los apoyos, y una viga decorativa. La información sobre las "faux beams" o vigas falsas subraya esta diferencia.
Las vigas falsas están hechas de materiales ligeros como poliuretano de alta densidad y están diseñadas puramente por motivos estéticos. Son significativamente más livianas que las vigas de madera maciza y no contribuyen a la capacidad portante de la estructura. Su dimensionamiento y espaciamiento (típicamente entre dos y ocho pies, siendo cuatro pies común) se basan en consideraciones de diseño interior, como el ancho de la viga, el tamaño de la habitación y el efecto visual deseado (hacer el techo parecer más alto o más bajo). No requieren cálculos de resistencia ni soportan cargas. Confundir una viga decorativa con una viga estructural podría tener consecuencias graves para la seguridad.
Tabla Comparativa de Relaciones Canto/Luz (Ejemplos del Texto)
| Aplicación / Material | Relación Canto (h) / Luz (L) Típica | Comentarios |
|---|---|---|
| Pérgolas de Madera (Según regla general) | Entre L/12 y L/15 | Para claros de 3 metros, se sugiere aprox. 20x20 cm. |
| Vigas Principales de Hormigón Armado | Entre L/9 y L/12 | Depende de la seguridad del armado. Base aprox. h/2. |
| Vigas Secundarias de Hormigón Armado | Aprox. L/14 | Base aprox. h/2. |
Preguntas Frecuentes
Aquí respondemos algunas dudas comunes basadas en la información proporcionada:
¿Cuáles son las medidas estándar de vigas de madera para pérgolas en Bogotá?
Las medidas estándar suelen variar, pero comúnmente se utilizan dimensiones como 2x6 pulgadas (5x15 cm), 2x8 pulgadas (5x20 cm) o 4x6 pulgadas (10x15 cm) para las vigas horizontales y 4x4 pulgadas (10x10 cm) o 6x6 pulgadas (15x15 cm) para los postes verticales. Estas dimensiones pueden ajustarse según el diseño y tamaño específico de la pérgola y deben validarse con un experto.
¿Cómo se determina el tamaño adecuado de las vigas de madera en función del área a cubrir por la pérgola?
El tamaño depende del espacio a cubrir y del tipo de madera. Para áreas grandes, se necesitan vigas más gruesas y resistentes para evitar la flexión. En general, la altura de la viga suele ser entre 1/12 y 1/15 de la longitud del claro (luz). Es crucial considerar la distancia entre apoyos: a mayor distancia, mayor debe ser la resistencia y grosor de las vigas para soportar el peso y posibles cargas adicionales. Se recomienda consultar con un experto local o seguir las normativas vigentes.
¿Existen regulaciones específicas en Bogotá que afecten las dimensiones de las vigas de madera para pérgolas?
Sí, en Bogotá existen normativas de construcción, como el Código de Construcción y disposiciones de la Curaduría Urbana, que pueden influir en las características y dimensiones seguras de las pérgolas de madera. Es importante consultar estas regulaciones o contactar a un experto antes de construir.
¿Qué distancia debe haber entre vigas de madera (en el contexto de pérgolas o vigas decorativas según el texto)?
Para pérgolas estructurales, la distancia entre vigas suele oscilar entre 60 cm y 80 cm, dependiendo del grosor y resistencia del material para evitar flexiones excesivas. Para vigas decorativas (faux beams), el espaciamiento es una cuestión de preferencia estética, típicamente entre dos y ocho pies (aproximadamente 60 cm a 240 cm), siendo común un espaciado de cuatro pies (aproximadamente 120 cm). El ancho de las vigas decorativas y el tamaño de la habitación influyen en la decisión.
¿Cuánto miden las viguetas de madera?
La información proporcionada no detalla específicamente las medidas típicas de viguetas de madera, que son elementos estructurales más pequeños que las vigas principales y se usan comúnmente para soportar pisos o techos, transmitiendo la carga a las vigas o muros de carga. Su tamaño también depende de la luz que cubren, la carga que soportan y el tipo de madera, siguiendo principios similares a los de las vigas pero con dimensiones menores.
¿Cuánto mide una viga para una casa (según la información proporcionada)?
La información proporcionada no da una medida única para una viga de una casa, ya que esto depende completamente de si es una viga de madera, hormigón o metal, de su ubicación en la estructura (principal, secundaria), de la luz que debe cubrir, y de las cargas que soportará. Las reglas de predimensionamiento para hormigón armado mencionan relaciones canto/luz (L/9, L/12, L/14) y una regla general simplificada de 20x20 cm como mínimo para vivienda (hormigón), pero la medida final siempre requiere cálculo profesional.
Conclusión
Determinar el tamaño adecuado de una viga, ya sea de madera, hormigón o metal, es un proceso complejo que va más allá de reglas generales simples. Implica considerar la luz a cubrir, las cargas a soportar, las propiedades del material y las exigencias de las normativas de construcción. Mientras que las reglas de predimensionamiento nos dan un punto de partida o una idea general, especialmente en estructuras sencillas como pérgolas, para cualquier elemento estructural crítico en una edificación, la intervención de un profesional cualificado es indispensable. No debemos confundir estos elementos esenciales con las vigas decorativas, cuya función es puramente estética y no tienen capacidad portante. La seguridad y la durabilidad de cualquier construcción dependen directamente de un correcto dimensionamiento y ejecución de sus elementos estructurales.
