Los 5 Tipos Clave de Vigas Estructurales

La construcción, ya sea tradicional o moderna como las casas prefabricadas, se basa en principios fundamentales de ingeniería para garantizar la seguridad y durabilidad. Uno de los elementos más cruciales en esta ecuación son las vigas estructurales. Estas piezas, a menudo discretas a simple vista una vez terminada la obra, desempeñan un papel protagónico en cómo se distribuye el peso y se asegura que la estructura se mantenga firme frente a las fuerzas de la naturaleza y el uso diario. Comprender qué son, por qué son importantes y cuáles son sus tipos principales es esencial para apreciar la ingeniería detrás de un edificio seguro y estable.

Una viga estructural, o simplemente viga, es un componente fundamental utilizado en construcción e ingeniería. Su propósito principal es proporcionar un camino de carga seguro y eficiente que distribuya eficazmente el peso a través de la cimentación de un edificio. Estas vigas soportan la carga resistiendo la flexión bajo la presión del peso aplicado. La resistencia que ofrecen es de naturaleza lateral, actuando contra la fuerza aplicada a su eje.

En la mayoría de las situaciones, el patrón de distribución de carga en una estructura típica involucra losa, viga, columna y cimentación. Esto posiciona a la viga estratégicamente para ofrecer un soporte más integral a lo largo de toda la estructura. Las funciones primordiales de una viga estructural incluyen:

• Contrarrestar fuerzas cortantes y/o momentos flectores.
• Resistir las cargas aplicadas.
• Distribuir las cargas de manera uniforme.
• Unir la estructura en un conjunto coherente y resistente.

La importancia de entender la estructura de las vigas radica en que son el medio principal por el cual un edificio soporta su propio peso y las cargas adicionales (como mobiliario, personas, viento, nieve, etc.). Aseguran que exista un camino de carga estable desde las partes superiores del edificio (techos, forjados, pisos) hasta la cimentación. Los profesionales de la construcción e ingeniería deben conocer a fondo los tipos de vigas más adecuados para cada estructura y cómo instalarlas correctamente. Esto garantiza que el edificio pueda soportar su propia fuerza y sea seguro a largo plazo.

Por ejemplo, una estructura de mayor envergadura y peso requerirá vigas más grandes y robustas para soportar la carga de manera efectiva. Las estructuras más pequeñas, con cargas más ligeras, pueden usar vigas de menor tamaño. Elegir la viga incorrecta puede resultar en una estructura inestable, comprometiendo su longevidad y seguridad. La comprensión de las vigas requiere conocimientos de estática y física fundamental, lo que permite a los ingenieros identificar las cargas que afectarán la viga y seleccionar el tamaño, la forma y el material adecuados de manera efectiva.

Los Elementos Clave de una Viga Estructural

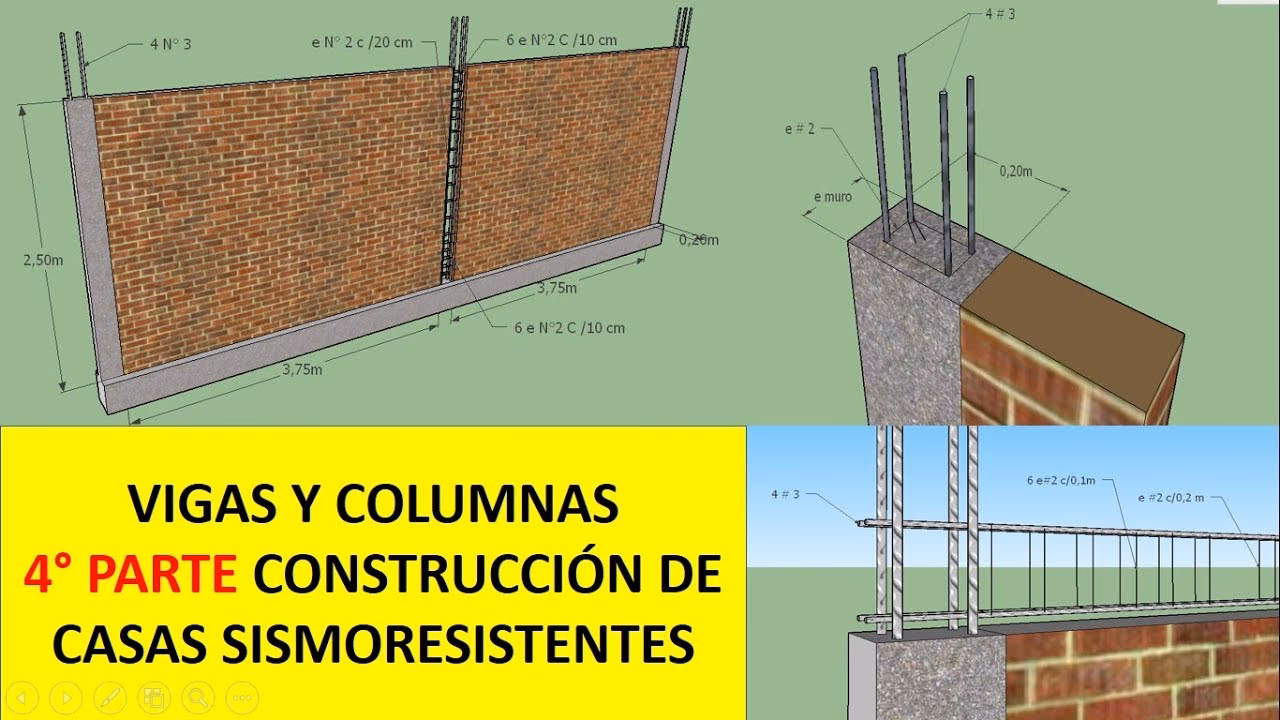

Dentro de una viga, especialmente en aquellas de hormigón armado o que requieren refuerzo, se utilizan diferentes tipos de armaduras o varillas. Estas armaduras son esenciales para complementar la resistencia del material principal (como el hormigón) y ayudar a la viga a soportar las diversas fuerzas a las que está sometida. Las armaduras más comunes incluyen:

• Barras Principales: Son las varillas longitudinales que recorren la longitud de la viga. Su función principal es resistir los momentos flectores, es decir, las fuerzas que tienden a curvar la viga. Se colocan en las zonas donde se espera tensión o compresión significativa debido a la flexión, dependiendo del tipo de viga y la ubicación de la carga.
• Barras de Soporte: También son varillas longitudinales, generalmente colocadas en la parte superior de la viga en ciertas configuraciones. Su propósito principal no es llevar carga directamente por flexión, sino servir de apoyo y mantener en posición los estribos durante el proceso de construcción y vertido del hormigón.
• Estribos: Son varillas de menor diámetro que se doblan en formas cerradas (cuadradas, rectangulares, circulares) y envuelven las barras principales. Se distribuyen a lo largo de la viga a intervalos específicos. Su función crucial es resistir las fuerzas cortantes, que son las que tienden a 'cortar' o deslizar secciones de la viga verticalmente. También ayudan a confinar el hormigón y a prevenir el pandeo de las barras principales.

La combinación adecuada de estos elementos de refuerzo, junto con el material de la viga (hormigón, acero, madera, etc.), es lo que confiere a la viga su capacidad portante y su resistencia a las diferentes solicitaciones estructurales.

Descubriendo los Tipos Principales de Vigas Estructurales

Existen varios tipos primarios de vigas utilizadas en construcción e ingeniería. Estas se clasifican típicamente en función de sus condiciones de apoyo, su longitud, su equilibrio y su sección transversal. Las condiciones de apoyo son particularmente determinantes para el comportamiento de la viga bajo carga. A continuación, exploramos los cinco tipos más comunes:

Vigas Simplemente Apoyadas

Una viga simplemente apoyada es aquella que cuenta con apoyos en ambos extremos. Estos apoyos permiten la rotación libre de la viga en sus puntos de soporte, pero restringen el movimiento vertical. Son uno de los tipos más básicos y frecuentes en la construcción general debido a su versatilidad. Se suelen colocar sobre columnas o muros. La ausencia de momento resistente en los apoyos simplifica su análisis estructural, aunque genera el máximo momento flector en el centro del vano.

Vigas Continuas

Una viga continua es aquella que tiene dos o más apoyos a lo largo de su longitud. A diferencia de la simplemente apoyada, tiene apoyos intermedios además de los de los extremos. Estos apoyos adicionales refuerzan la viga y se colocan tanto debajo como entre los tramos. Las vigas continuas son consideradas más económicas en comparación con una serie de vigas simplemente apoyadas para cubrir la misma longitud total, ya que distribuyen los momentos flectores de manera más eficiente, reduciendo los momentos máximos en los vanos y generando momentos negativos sobre los apoyos intermedios.

Vigas Empotradas (o Fijas)

Una viga empotrada es aquella que está fijada rígidamente en ambos extremos mediante apoyos. Este tipo de apoyo restringe tanto el movimiento vertical como la rotación en los puntos de fijación. Debido a esta restricción, las vigas empotradas generan momentos resistentes en los apoyos, lo que reduce el momento flector en el centro del vano en comparación con una viga simplemente apoyada. Son frecuentes en estructuras donde se necesita una gran rigidez y se utilizan a menudo en pórticos y ciertas configuraciones de armaduras (trusses).

Vigas En Voladizo (Overhanging Beams)

Una viga en voladizo (o en voladizo con apoyo intermedio) es una combinación que tiene uno o más apoyos intermedios y uno de sus extremos se extiende sin soporte (el 'voladizo'). Esencialmente, es una viga simplemente apoyada o continua con una parte que sobresale más allá de su último apoyo. La sección en voladizo se comporta de manera similar a una ménsula. Este tipo de viga permite extender la estructura sobre un espacio sin necesidad de un apoyo directo en el extremo, como en balcones o aleros.

Vigas En Ménsula (Cantilever Beams)

Una viga en ménsula es aquella que está fijada (empotrada) en un extremo y libre en el otro. Este tipo de viga es capaz de soportar cargas creando tanto momento flector como esfuerzo cortante, concentrando las tensiones en el punto de empotramiento. Son típicamente utilizadas cuando se necesita una proyección sin soporte en el extremo, como en la construcción de balcones, marquesinas, ciertos tipos de puentes (estructuras en voladizo progresivo) o partes de armaduras. En una viga en ménsula, la zona de tensión principal bajo carga uniforme se encuentra en la parte superior, mientras que la compresión está en la parte inferior, lo opuesto a una viga simplemente apoyada.

Vigas en la Construcción Prefabricada: Un Soporte Esencial

En el ámbito de la construcción prefabricada, donde los componentes de una casa se fabrican parcial o totalmente en un entorno controlado fuera del sitio de construcción y luego se transportan para su montaje, las vigas estructurales siguen desempeñando un papel absolutamente fundamental. Aunque los métodos de unión y los materiales específicos pueden variar (acero ligero, madera laminada, hormigón prefabricado), los principios de diseño y la función de las vigas permanecen inalterados.

Las vigas se integran en los sistemas prefabricados para crear los forjados (pisos y techos), para formar parte de las estructuras de cubierta, o incluso como elementos portantes dentro de los propios muros o módulos. Al igual que en la construcción tradicional, su función es transferir las cargas de las plantas superiores, el techo y las cargas externas (viento, nieve) hacia los elementos verticales (muros de carga o columnas) y, finalmente, a la cimentación.

La elección del tipo de viga y su material en una casa prefabricada depende del diseño específico del fabricante, los requisitos estructurales para soportar las cargas calculadas, las luces a cubrir (distancia entre apoyos) y las normativas locales. Un ingeniero estructural especializado calcula meticulosamente las dimensiones y el tipo de viga necesario para cada parte de la casa prefabricada, asegurando que la estructura ensamblada sea tan o más robusta y segura que una construida in situ. La precisión en la fabricación de las vigas en el taller es una de las ventajas de la prefabricación, lo que contribuye a un montaje más rápido y a una mayor calidad estructural.

Comparativa de Tipos de Vigas por Apoyos

Preguntas Frecuentes sobre Vigas Estructurales

• Q: ¿Cuál es la función principal de una viga en una casa?
  A: La función principal es soportar y distribuir las cargas (peso propio de la estructura, mobiliario, personas, etc.) hacia los elementos de soporte verticales (muros o columnas) y la cimentación, evitando que la estructura se deforme o colapse.
• Q: ¿Por qué es importante elegir el tipo de viga correcto?
  A: La elección correcta garantiza que la viga pueda soportar de manera segura las cargas a las que estará sometida. Una elección inadecuada puede llevar a deformaciones excesivas, grietas o incluso fallos estructurales, comprometiendo la seguridad y durabilidad del edificio.
• Q: ¿Se utilizan los mismos tipos de vigas en casas prefabricadas que en casas tradicionales?
  A: Sí, los principios de los tipos de vigas (simplemente apoyada, continua, etc.) aplican tanto a la construcción tradicional como a la prefabricada. La diferencia puede estar en los materiales específicos utilizados (acero ligero, madera laminada, hormigón prefabricado) y cómo se integran en el sistema constructivo modular o panelizado.
• Q: ¿Qué diferencia hay entre una viga simplemente apoyada y una en ménsula (cantilever)?
  A: La diferencia clave está en los apoyos. Una viga simplemente apoyada tiene apoyos en ambos extremos que permiten la rotación. Una viga en ménsula está fijada rígidamente en un solo extremo (empotrada) y el otro extremo queda libre, lo que genera una distribución de fuerzas y momentos muy diferente.
• Q: ¿Qué son los estribos y para qué sirven?
  A: Los estribos son elementos de refuerzo (usualmente varillas dobladas) que envuelven las barras principales de una viga. Su función primordial es resistir las fuerzas cortantes y evitar que la viga se 'corte' verticalmente, además de ayudar a mantener las barras principales en su lugar y confinar el hormigón.
• Q: ¿Qué factores determinan el tamaño y tipo de viga a utilizar?
  A: Varios factores influyen, incluyendo la magnitud de las cargas a soportar, la distancia entre apoyos (luz de la viga), el tipo de material de la viga (acero, madera, hormigón), las condiciones de apoyo y las normativas de construcción aplicables.

En conclusión, las vigas son el esqueleto fundamental de cualquier edificación. Su diseño y correcta implementación, considerando los diferentes tipos y sus características, son esenciales para la integridad estructural y la seguridad a largo plazo, tanto en la construcción convencional como en la innovadora construcción prefabricada.
