Alzado: Clave para Visualizar tu Casa Prefabricada

Entender cómo se verá y funcionará un edificio antes de que se construya es un desafío que la arquitectura resuelve mediante un lenguaje universal: el dibujo técnico. Este sistema permite convertir ideas abstractas en representaciones visuales claras y precisas. Dentro de este lenguaje, existen diferentes 'vistas' o proyecciones que, combinadas, nos ofrecen una comprensión completa de cualquier objeto o estructura. Una de las más importantes y reveladoras es el alzado.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Pero, ¿qué es exactamente un alzado y por qué deberías conocerlo, sobre todo si te interesa el mundo de las casas prefabricadas? En esencia, un alzado es una representación gráfica bidimensional de un edificio o una parte de él, vista desde una perspectiva frontal, lateral o posterior. Se trata de una proyección ortogonal, lo que significa que se dibuja como si estuvieras mirando directamente la fachada, el lateral o la parte trasera del edificio, sin ningún tipo de distorsión de perspectiva. Esto es crucial porque permite mostrar las dimensiones reales y las proporciones exactas de todos los elementos.

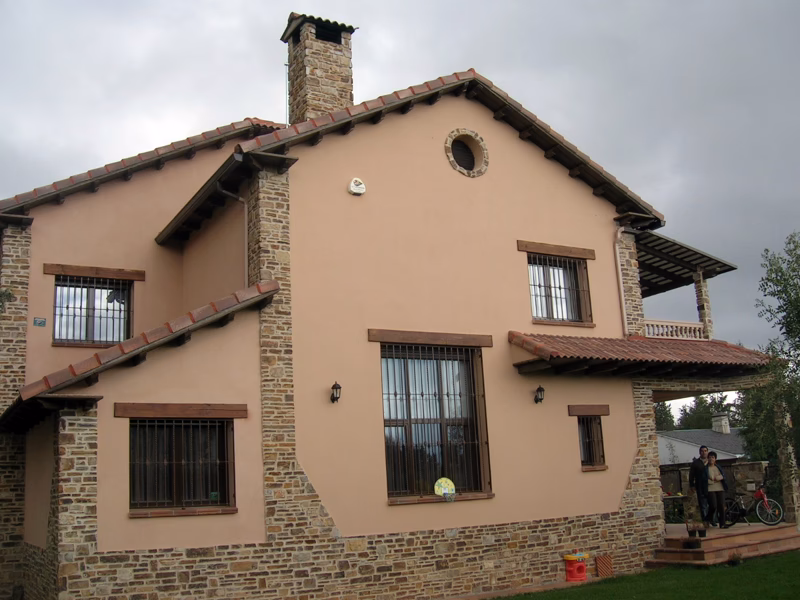

Imagina que estás de pie justo enfrente de una casa y la miras directamente. Lo que ves es, conceptualmente, un alzado frontal de esa casa. Si te mueves a un lado y la miras desde allí, estarías viendo un alzado lateral o de perfil. Y si pudieras rodearla y verla por detrás, tendrías el alzado posterior. Cada uno de estos alzados captura la forma y los detalles específicos de esa cara del edificio.

¿Qué Información Revela un Alzado?

Un alzado arquitectónico es una fuente rica de información. No se limita a mostrar la forma general del edificio, sino que detalla una multitud de elementos esenciales para la construcción, el diseño interior y exterior, y la planificación. Algunos de los datos clave que puedes encontrar en un alzado incluyen:

• Alturas: Altura total del edificio, altura de los muros, altura de alféizares de ventanas, altura de dinteles de puertas y ventanas, altura de vigas y techos.
• Dimensiones de Aberturas: Anchura y altura exactas de puertas y ventanas.
• Elementos Estructurales: Ubicación y dimensiones de vigas, columnas, y otros componentes portantes visibles desde esa perspectiva.
• Materiales y Acabados: Indicación de los materiales de revestimiento exterior (ladrillo, madera, revestimiento prefabricado, etc.) y, en alzados interiores, el material de las paredes.
• Patrones y Detalles: Diseños en fachadas, patrones en ventanas, detalles ornamentales.
• Instalaciones Visibles: Ubicación de rejillas de ventilación, puntos de luz exteriores, o elementos específicos de instalaciones.
• Elementos Funcionales: Ubicación de enchufes, interruptores, accesorios (en alzados interiores).

Toda esta información, presentada a escala, permite a arquitectos, ingenieros, constructores y, por supuesto, a los futuros propietarios, comprender con precisión cómo se verá el edificio terminado y cómo se relacionan sus diferentes partes en altura y anchura.

Tipos de Alzados Comunes

Para documentar completamente un edificio, generalmente se utilizan varios alzados:

Alzado Frontal: Muestra la fachada principal del edificio, la que generalmente contiene la entrada principal. Es la vista más representativa.

Alzado Posterior: Representa la parte trasera del edificio, que a menudo puede tener características diferentes a la frontal (por ejemplo, acceso a un patio trasero, ventanas diferentes).

Alzado Lateral (o de Perfil): Muestra uno de los lados del edificio (derecho o izquierdo). Son esenciales si el edificio tiene elementos asimétricos o detalles importantes en sus flancos.

Además de estos, en el contexto de la casa prefabricada, también son cruciales los alzados interiores. Estos muestran las paredes de una habitación desde dentro, detallando la ubicación de ventanas, puertas interiores, enchufes, interruptores, puntos de luz, alturas de zócalos y molduras, y otros elementos que son vitales para el diseño interior y la instalación de mobiliario o equipamiento.

La Importancia del Alzado en las Casas Prefabricadas

Si bien los alzados son fundamentales en cualquier tipo de construcción, adquieren una relevancia particular en el ámbito de las casas prefabricadas. ¿Por qué?

La construcción prefabricada se basa en la fabricación precisa de componentes (paneles, módulos) en un entorno controlado, generalmente una fábrica. Estos componentes deben encajar perfectamente cuando se transportan y ensamblan en el sitio de construcción. Los alzados son la guía maestra para esta precisión.

Permiten a los diseñadores detallar las especificaciones exactas de cada panel de fachada o muro interior: dónde irán las ventanas, de qué tamaño serán, a qué altura estarán los alféizares, dónde se colocarán los conductos para instalaciones eléctricas o de fontanería, qué tipo de revestimiento exterior llevará cada sección. Esta planificación detallada en los alzados asegura que cada pieza fabricada cumpla con los requisitos del diseño final.

Además, para el comprador o futuro residente de una casa prefabricada, los alzados ofrecen una visualización clara y realista de cómo será el hogar terminado desde fuera y desde dentro. Ayudan a confirmar el diseño estético, a imaginar la distribución de espacios (en combinación con las plantas) y a comprender las proporciones de las habitaciones. Son una herramienta indispensable para tomar decisiones informadas durante el proceso de diseño y personalización.

Alzado vs. Otros Planos: Planta y Perfil

El alzado no trabaja solo. Es parte de un conjunto de planos técnicos que, juntos, describen un edificio por completo. Los más comunes son el alzado, la planta y el perfil.

La Planta (o vista superior) muestra el edificio visto desde arriba, como si se hubiera cortado horizontalmente a una cierta altura y se mirara hacia abajo. Esencialmente, es un mapa del suelo de cada nivel. Muestra la distribución de habitaciones, muros, puertas, ventanas (su ubicación en el plano horizontal), escaleras y elementos fijos como sanitarios o mobiliario integrado. La planta es clave para entender la organización espacial y la circulación.

El Perfil (o alzado lateral) es, como mencionamos, un tipo específico de alzado que muestra el edificio desde uno de sus lados. Complementa el alzado frontal y posterior, revelando detalles que solo son visibles desde esa perspectiva lateral.

Aquí tienes una tabla comparativa simple:

Combinando estos planos, los profesionales (y los clientes) obtienen una comprensión tridimensional completa del proyecto. La planta te dice dónde está algo en el espacio horizontal, mientras que los alzados te dicen cómo se ve y qué altura tiene desde diferentes direcciones.

¿Cómo Leer un Alzado?

Leer un alzado no es complicado si entiendes los principios básicos. Recuerda que todo está representado en un único plano, sin perspectiva. Esto significa que los objetos que están más cerca o más lejos del 'punto de vista' se dibujan al mismo tamaño, según su escala real. La clave está en:

• Identificar la Escala: Todos los planos se dibujan a escala (por ejemplo, 1:50 o 1:100). Esto te permite calcular las dimensiones reales de cualquier elemento midiendo en el plano y multiplicando por el factor de escala.
• Prestar Atención a las Cotas: Las dimensiones (cotas) están indicadas con líneas y números. Estas son las medidas exactas del edificio o de elementos específicos (alturas de ventanas, anchuras de puertas, etc.).
• Observar las Líneas: Las líneas continuas gruesas suelen representar los bordes visibles. Las líneas discontinuas pueden indicar elementos ocultos o proyecciones.
• Consultar la Leyenda: Si hay símbolos o patrones para materiales, busca una leyenda que explique qué representa cada uno.
• Relacionar con la Planta: A menudo, los alzados tienen indicadores (flechas, números) que los relacionan con la planta, mostrando desde qué dirección se tomó ese alzado específico y a qué nivel corresponde cierta información (como niveles de suelo o techo).

Preguntas Frecuentes sobre Alzados

Aquí respondemos algunas dudas comunes:

¿Qué es exactamente un alzado en arquitectura?
Es una representación gráfica bidimensional de una fachada (frontal, lateral o trasera) o de un muro interior de un edificio, dibujada sin perspectiva (proyección ortogonal) para mostrar las dimensiones y proporciones reales.

¿Qué información puedo obtener de un alzado de una casa?
Puedes ver la forma de la fachada, la ubicación y tamaño exacto de puertas y ventanas, alturas (de muros, alféizares, techos), tipos de materiales de revestimiento y detalles arquitectónicos visibles desde esa vista.

¿Cuántos alzados suele tener el plano de una casa?
Normalmente, se incluyen al menos cuatro alzados: frontal, posterior, lateral derecho y lateral izquierdo, para ofrecer una vista completa del exterior. También pueden incluirse alzados interiores para detalles de habitaciones.

¿Cuál es la diferencia principal entre un alzado y una planta?
La planta muestra una vista desde arriba (un corte horizontal) y se enfoca en la distribución espacial y las dimensiones horizontales. El alzado muestra una vista frontal, lateral o trasera (una proyección vertical) y se enfoca en la forma, las alturas y los detalles verticales de las fachadas o muros.

¿Por qué son tan importantes los alzados en el diseño de casas prefabricadas?
Son cruciales para la fabricación precisa de los componentes (paneles, módulos), ya que detallan con exactitud la ubicación y las dimensiones de todos los elementos de la fachada y los muros interiores. Permiten una visualización fiel del resultado final y son esenciales para la planificación y el ensamblaje.

Conclusión

Los alzados son mucho más que simples dibujos; son herramientas esenciales que dan vida a los planos arquitectónicos, permitiéndonos ver y comprender un edificio antes de que se materialice. En el contexto de las casas prefabricadas, donde la precisión y la planificación son primordiales, los alzados juegan un papel indispensable, guiando tanto el proceso de fabricación en fábrica como la visualización y personalización por parte del futuro propietario. Dominar la lectura de un alzado es dar un paso importante para entender y participar activamente en el diseño de tu futuro hogar prefabricado.
